中國粉體網(wǎng)訊 白光LED由于其節(jié)能、環(huán)保以及長壽命等優(yōu)點被廣泛應用于照明和液晶顯示領域。特別的，就液晶顯示背光源而言，其要求發(fā)光材料（藍、綠、紅）具有盡可能窄的發(fā)射帶寬和合適的發(fā)射波長，從而獲得高的色純度及廣的色域范圍（>92% NTSC），而目前商用的氮化物紅色熒光粉難以滿足這一要求。近些年，Mn4+離子摻雜的氟化物熒光粉由于其能被藍光有效激發(fā)、高發(fā)光效率以及~630nm的尖銳譜線發(fā)射（帶寬<7nm）等優(yōu)勢而受到廣泛關注，在廣色域液晶顯示領域具有很好的應用前景。但是，該類材料的抗?jié)裥阅芷毡檩^差，這主要是因為材料表面的Mn4+離子易與空氣中的水分發(fā)生水解反應，導致材料劣化，影響最終LED器件的壽命，這也成為阻礙其商業(yè)化應用的最大挑戰(zhàn)。

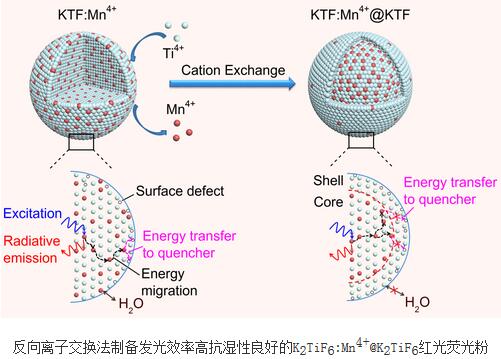

在中國科學院戰(zhàn)略性先導科技專項、中科院創(chuàng)新國際團隊、中科院青促會以及海西研究院春苗計劃等支持下，中科院福建物質結構研究所功能納米結構設計與組裝重點實驗室朱浩淼研究小組與陳學元研究小組合作，巧妙地利用一種快速的反向離子交換法對K2TiF6:Mn4+材料表面進行處理，成功制備出具有核殼結構的K2TiF6:Mn4+@K2TiF6紅光熒光粉。該材料表面形成的惰性K2TiF6殼層不僅能通過阻擋內層的Mn4+離子與水的接觸來提高抗?jié)裥阅埽�能有效阻斷激發(fā)態(tài)能量向表面晶格缺陷遷移的通道，從而達到提高發(fā)光效率的目的。研究結果表明，進行反向離子交換處理后，材料（摻雜濃度7 at.%樣品）的發(fā)光效率由75%提高到93%；在85℃/85%濕度老化480 h后，材料的發(fā)光強度保持率由45%提高到89%，表明材料的抗?jié)裥阅艿玫搅舜蠓嵘＠肒2TiF6:Mn4+@K2TiF6紅色熒光粉與YAG:Ce3+黃色熒光粉封裝的暖白光LED器件在60 mA驅動電流條件下，色溫3510 K，顯色指數(shù)Ra = 93，流明效率高達162 lm W-1，為目前文獻報道的最高值。
研究團隊所開發(fā)的反向離子交換法工藝快速簡單，在室溫和常壓下即可進行，可同時提高材料的發(fā)光效率和抗?jié)裥阅堋Ｉ鲜龉ぷ饔?018年12月11日在線發(fā)表在《德國應用化學》(Angew. Chem. Int. Ed., DOI: 10.1002/anie.201813363)，并被選為Hot Paper。該論文的第一作者為助理研究員黃得財，LED器件封裝和測試工作由福建物構所郭旺研究小組協(xié)作完成。
此前，研究團隊首次利用高效離子交換法制備了高發(fā)光效率Mn4+摻雜K2TiF6熒光粉（Nat. Commun. 2014, 5, 4312），引起了國內外業(yè)界高度關注及Mn4+基氟化物LED熒光粉研究熱潮，該工作入選2014年度中國光學重要成果。相關工作申請4件中國發(fā)明專利，其中已授權2件。此前，團隊還利用甲醇作為沉淀劑，在室溫下用共沉淀法合成了K2NaAlF6:Mn4+紅色熒光粉，并對其低溫光譜學展開了系統(tǒng)的研究，揭示了Mn4+離子在基質晶體中的格位占據(jù)及局域對稱性等關鍵信息（J. Mater. Chem. C 2018, 8, 2069-2076）。
（中國粉體網(wǎng)編輯整理/平安）
