發明名稱：一種熔融石英粉研磨裝置
摘要
本發明涉及熔融石英加工領域，具體是一種熔融石英粉研磨裝置，包括豎直設置的支撐安裝筒，支撐安裝筒的右下角設置有出料孔，支撐安裝筒的內部中間位置內側水平設置有傳動安裝環，傳動安裝環上方的支撐安裝筒中間位置豎直設置有導料安裝筒，導料安裝筒的上端設置有錐面導料板，錐面導料板的邊緣固定在支撐安裝筒內，所述支撐安裝筒的上端中間位置設置有轉動安裝罩，錐面導料板上方的支撐安裝筒內對稱設置有轉動落料板，通過主動導流除塵，使得裝置內部導料順利，通過集中導料，控制間距的破碎，并通過同步升降控制研磨的精度，使得裝置的研磨加工適應性強，能夠顯著提升裝置的效率和質量。

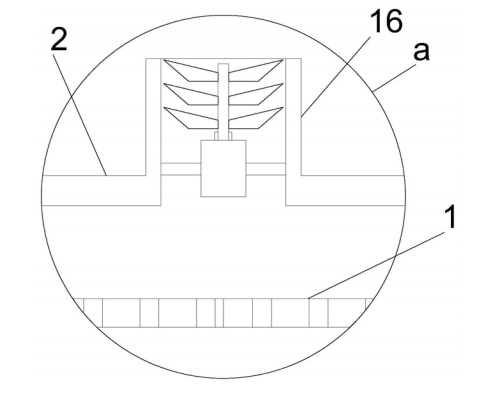

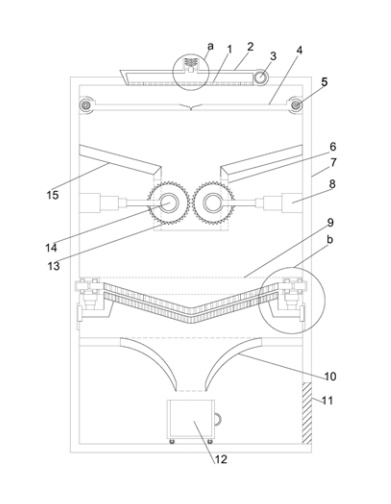

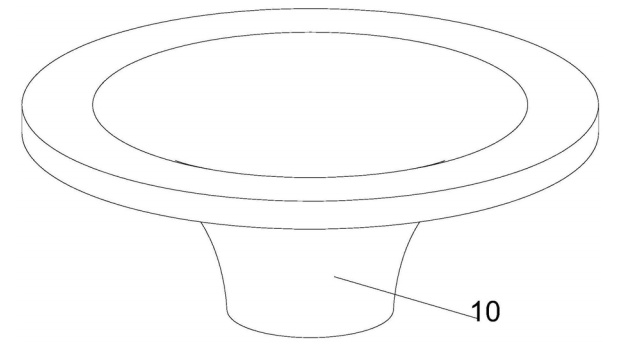

1-多孔導流板；2-安裝罩；3-電控轉軸；4-落料板；5-復位轉軸；6-導料安裝筒；7-支撐安裝筒；8-液壓伸縮柱；9-轉動安裝環；10-弧邊錐面導料筒；11-出料孔；12-移動導料車；13-轉動破碎輥；14-驅動轉軸；15-錐面導料板；16-導流風機；17-安裝槽；18-驅動齒輪；19-導向轉動齒環；20環狀導向槽；21-錐面研磨板；22-落料孔；23-升降安裝環；24-升降導向槽；25-升降導向柱；26-同步升降柱
發明名稱：一種熔融石英浮選裝置
摘要
本發明涉及熔融石英生產領域，具體是一種熔融石英浮選裝置，包括水平設置的支撐安裝筒，支撐安裝筒的左端設置有傳動安裝罩，支撐安裝筒的正上方水平設置有L型晃動安裝架，支撐安裝筒的底部中間位置豎直設置有斜底安裝筒，斜底安裝筒右端正對的支撐安裝筒上設置有出料孔，所述L型晃動安裝架的右端通過支撐轉軸向左設置有三階梯轉動板，L型晃動安裝架的底部左右兩端均水平設置有晃動導向柱，通過多級篩分，首先去除干擾的大尺寸顆粒，再通過振動斜面浮選，提升浮選的質量和效率，且通過晃動加速篩選的進行，通過傾角的調節，進一步提升裝置的作業效率，同時導料高效穩定。

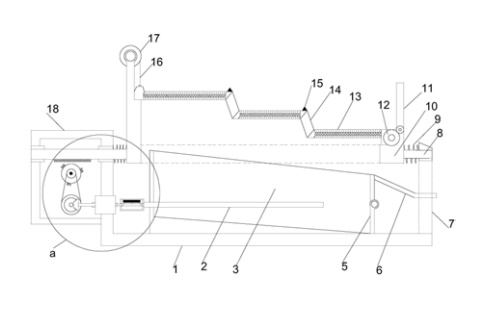

1-支撐安裝筒；2-振動傳動柱；3-斜底安裝筒； 5-出料閘門；6-浮選斜導料板；7-出料孔；8-導向柱；9-復位彈簧；10-L型晃動安裝架；11-轉動導料板；12-支撐轉軸；13-濾網；14-三階梯轉動板；15-限位塊；16-牽引繩；17-電控繞線輪；18-傳動安裝罩；

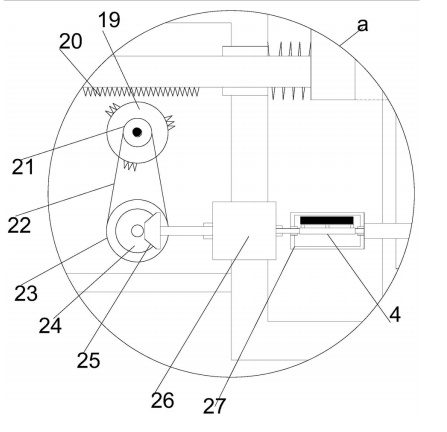

4-轉動振動輪；19-周期齒輪；20-導向齒條；21-傳動帶輪；22-傳動皮帶；23-主動帶輪；24-傳動錐齒輪；25-有驅動錐齒輪；26-驅動電機；27-振動安裝罩；

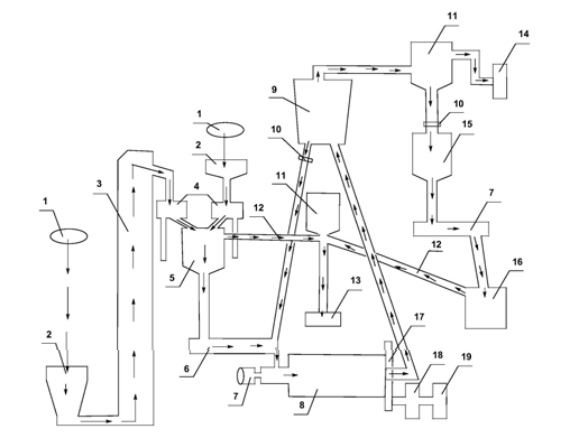

發明名稱：一種熔融石英硅微粉加工設備
摘要
本發明涉及一種熔融石英硅微粉加工設備，在斗提機和原料倉之間連接磁選機，去除原料中含鐵廢料，廢料從下料口分出。磁選過的原料經皮帶秤進入球磨機，產品進入分級機，分級后合格產品通過除塵后進入成品倉，通過大螺旋、灌包機灌包。分級后不合格的副產物經蝶閥返回球磨機進行二次加工。在整個生產過程中，各個模塊之間通過環保除塵管道連接環保除塵器，收集到的粉塵有專人回收利用。本發明將磁選和除塵兩個模塊很好的融入生產設備中，整套裝置運行最多需要兩名工人操作即可，在生產過程中整個車間可以實現無粉塵操作，集約且環保，得到超純硅微粉。
1-行吊；2-投料口；3-斗提機；4-磁選機；5-原料倉；6-皮帶秤；7-螺旋；8-球磨機；9-分級機；10-蝶閥；11-環保除塵器；12-環保除塵管道；13-粉塵回收包；14-引風機；15-成品倉；16-灌包機；17-聯動軸；18-減速機；19-電機
發明名稱：一種熔膜鑄造用熔融石英砂清洗裝置
摘要
本實用新型公開了一種熔膜鑄造用熔融石英砂清洗裝置，包括殼體，所述殼體中設有環形結構的篩網，所述篩網將殼體內部分為內空間和外空間，所述殼體連接有轉筒，所述轉筒的側面設有壓筒，所述壓筒和轉筒連接有傳動裝置，所述內空間中開設有進料口，所述外空間開設有出料口，所述傳動裝置包括機箱，所述機箱內設有電機，所述電機與轉筒過盈配合連接。本實用新型在電機的帶動下，篩網、轉筒和壓筒分別轉動，使得在壓筒和轉筒擠壓下，石英砂被二次加工，使其滿足尺寸條件后流出，并提高殼體內清洗液與石英砂的接觸面積，提高清洗效果，在彈簧彈力作用下會使得連桿上的滾珠敲打篩網，使得篩網上附著的固體顆粒脫落，提高了篩網的過濾效果。

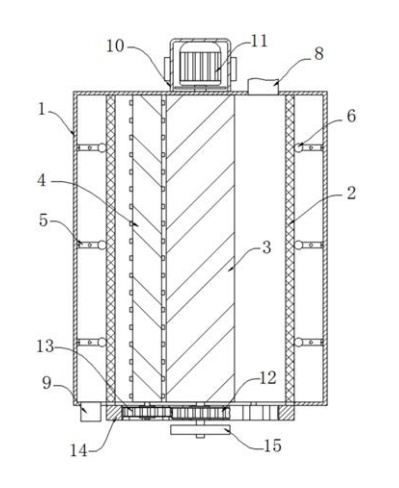

1-殼體；2-篩網；3-轉筒；4-壓筒；5-連桿；6-滾珠；7-彈簧；8-進料口；9-出料口；10-機箱；11-電機；12-太陽輪；13-行星輪；14-內齒輪；15-支座；

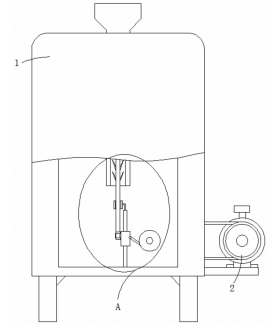

發明名稱：一種熔融石英設備用防堵裝置
摘要
本實用新型公開了一種熔融石英設備用防堵裝置，包括設備外殼、驅動組件和轉動桿，轉動桿設置在設備外殼上，轉動桿與驅動組件轉動設置，且轉動桿轉動插設在設備外殼的前端上，轉動桿位于設備外殼內的一端上固定設置有轉盤，且轉盤的前端邊緣鉸接有鉸桿的一端，鉸桿的另一端鉸接在滑動管的外管上，且滑動管滑動設置在滑動桿上，滑動桿的下端固定設置在設備外殼的內底壁上；該實用新型中，通過增加了防堵桿，防堵桿的設置在驅動組件的帶動下，會使得防堵桿上下運動，通過防堵桿的上下運動達到疏通進料管的作用，從而達到防堵的效果，本實用新型，結構設計合理，在實際工作中，可以達到防堵的效果。

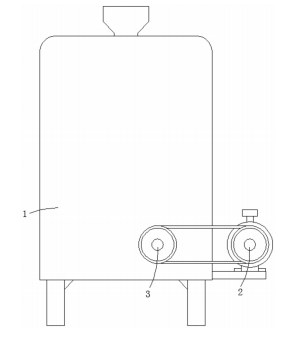

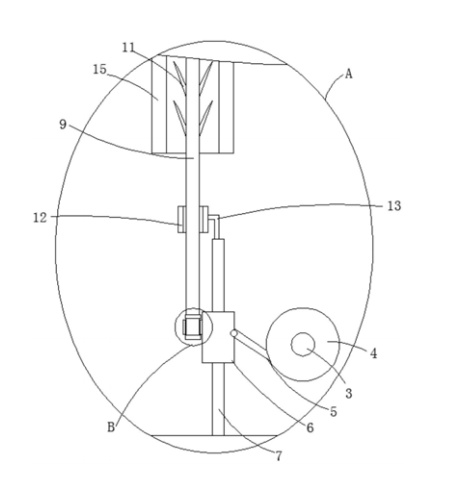

1-外殼；2-驅動組件；3-轉動桿；4-轉盤；5-鉸桿；6-滑動管；7-滑動桿；8-固定塊；9-防堵桿；10-下限位塊；11-攪拌爪；12-螺紋管；13-支撐桿；14-限位塊；15-進料管；

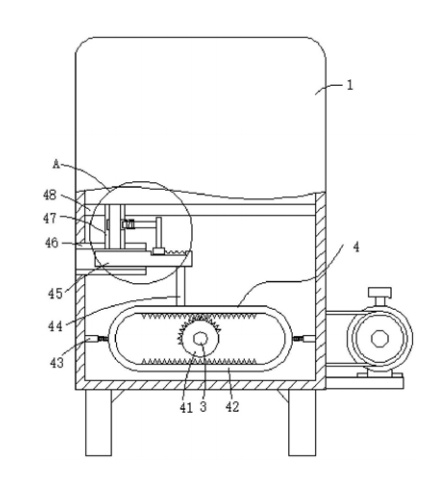

發明名稱：一種熔融石英用定量分撥裝置
摘要
本實用新型公開了一種熔融石英用定量分撥裝置。本實用新型提供了一種熔融石英用定量分撥裝置，包括設備本體、傳動設備、轉動桿和定量控制裝置，傳動設備設置在設備本體上，轉動桿轉動設置在傳動設備上，定量控制裝置設置在轉動桿上，且定量控制裝置設置在設備本體內；本實用新型中，通過增加了推動板、出料管和卸料管的組合結構，熔融石英通過卸料管進入出料管中，由于推動板在出料管內循環式運動，因此通過該種循環運動，可以保證每次推出的熔融石英含量一致，同時增加了限位板，這樣可以保證通過卸料管進入出料管內的熔融石英每次的量一致，從而使得整個設備，在工作定量推動時，可以保證每次的量一致。
1-本體；2-傳動設備；3-轉動桿；4-定量控制裝置；41-缺齒輪；42-環形齒輪；43-彈性伸縮桿；44-支撐桿；45-推動板；46-出料管；47-卸料管；48-隔板；
發明名稱：一種熔融石英顆粒加工用上料裝置
摘要
本實用新型公開了一種熔融石英顆粒加工用上料裝置，包括外筒管，所述外筒管的內壁轉動連接有兩個平行設置的轉軸，所述轉軸的外壁固定套接有粉碎輥，兩個所述轉軸的同一端分別固定連接有主動齒輪與從動齒輪，且主動齒輪與從動齒輪相互嚙合，其中一個轉軸遠離主動齒輪的一端固定連接有電機。本實用新型電機運行，帶動轉軸和與其位置對應的粉碎輥與主動齒輪轉動、主動齒輪帶動從動齒輪與其位置對應的粉碎輥轉動，與從外筒管的上端口加入石英顆粒，石英顆粒落在兩個粉碎輥上，由于主動齒輪與從動齒輪輪齒數目不同，從而使得兩個粉碎輥差速相對轉動，增加破碎齒對石英顆粒的剪切力，粉碎輥上的破碎齒將石英塊打碎，便于加熱熔融。

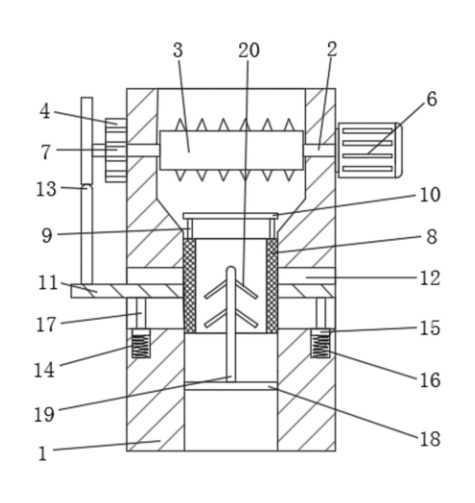

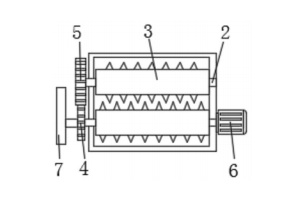

1-外筒管；2-轉軸；3-粉碎輥；4-主動池輪；5-從動齒輪；6-電機；7-凸輪；8-內筒管；9-第一連接桿；10-擋板；11-滑桿；12-滑槽；13-壓桿；14-空腔；15-滑塊；16-彈簧；17-第二連接桿；18-橫桿；19-豎桿；20-多組倒鉤；
資料來源
中華人民共和國國家知識產權局
