中國粉體網訊  近日，工信部網站發布公告稱，為推動建材行業高端化、綠色化、智能化發展，擬制定《建材工業鼓勵推廣應用的技術和產品目錄（2022年本）》。該目錄中，6英寸碳化硅襯底赫然在列。

據該目錄介紹，6英寸碳化硅襯底產品具備耐高溫、耐高壓、高功率、高頻、低能耗等優良電氣特性，采用碳化硅襯底可突破傳統材料的物理限制，主要用途是制作高頻、大功率微波器件。可用于國家電網、軌道交通、風力發電、混合動力汽車、新能源汽車等領域高頻、大功率器件制造。

獲得鼓勵推廣應用的6英寸碳化硅襯底相關產品的主要技術經濟指標如下：

1.SiC單晶材料：

（1）直徑精度150mm±0.2mm；

（2）襯底微管密度 ≤0.5 個/cm²；

（3）半絕緣襯底電阻率≥1×10⁹Ω·cm；

（4）總厚度變化（TTV）≤15μm；

（5）襯底翹曲度 (Warp)≤45μm；

（6）襯底彎曲度（|bow|）≤25μm；

（7）襯底表面粗糙度≤0.2nm（測量面積：10μm×10μm）。

2.高純半絕緣碳化硅單晶襯底：

（1）尺寸：4-6英寸；

（2）電阻率≥1×10¹⁰Ω·cm；

（3）微管密度：＜1個/cm²。

3.N型低阻碳化硅單晶襯底：

（1）尺寸：6英寸；

（2）TSD:≤500/cm²；

（3）BPD:≤1000/cm²。

碳相關材料是外國對中國禁運的最重要材料，包括具有重要戰略價值的半導體碳化硅襯底等，國外對華禁運關鍵半導體材料和器件，使我國發展受制于人，在涉及國家信息安全的關鍵領域，需要完全擁有自主知識產權的國產技術和產品來支撐和保障，否則國家安全將受到威脅。

與國外相比，國內的SiC起步相對較晚，目前與美國、日本這些公司存在一定的差距，導致在整個國際市場上，國內產品在全球市場的占比較小，產品的競爭力相對比較弱。

在SiC襯底方面，國外主流產品已經從4寸向6寸的轉化，并且已經成功研發8英寸SiC襯底片；目前國外6英寸SiC襯底片的微管密度已經達到0.1個/cm²，位錯密度達到100個/cm²，Cree、II-VI研發的8英寸SiC襯底片位錯密度達到100個/cm²，根據國外專家的推測，未來國際市場將會以6英寸SiC襯底片為主，并且將會在市場占據時間比4英寸的長很多；而國內SiC襯底片市場現在以4英寸為主，其微管密度己經達到1個/cm²以下，位錯密度達到1000個/cm²，6英寸目前產品的成品率相對較低。

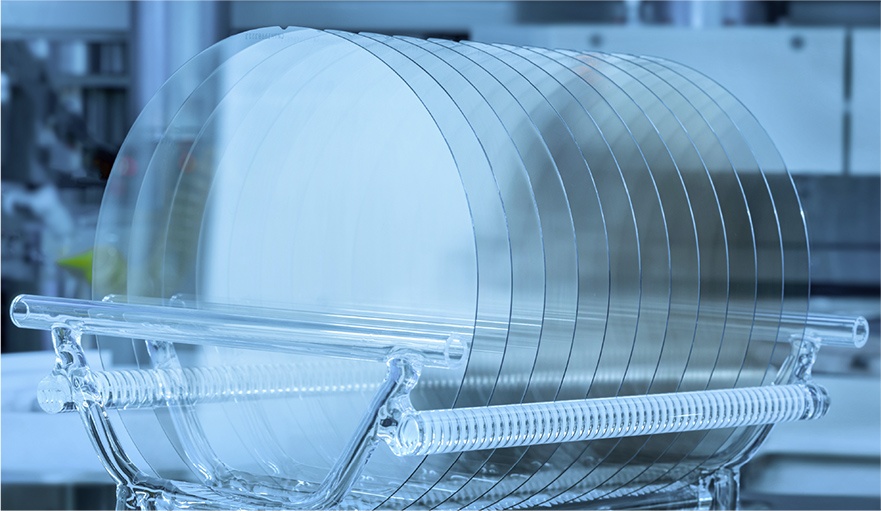

山東天岳碳化硅襯底

目前國內SiC功率器件制造商所采用的襯底片大多數都采用進口片，主要是因為國內的SiC襯底片在其缺陷控制上與國外水平還存在相當大的差距。為此，為了徹底擺脫國內SiC產業受制于人的現狀，國內6英寸SiC襯底片的發展將會出現的一個嶄新的局面，而SiC襯底片制約下游功率器件的發展，為了加快國內SiC產業的發展，高品質6英寸N型SiC襯底片產業化勢在必行。

參考來源：

工信部網站

西安電子科技大學竇文濤：6英寸N型4H-SiC單晶襯底材料研究
