中國粉體網訊  永磁材料作為一種能夠持續保持磁性的功能材料，已成為現代工業不可或缺的基礎元素。目前廣泛應用的三種永磁材料——鐵氧體永磁、釤鈷永磁和釹鐵硼永磁，它們在各目的性能、成本和適用領域展現出獨特優勢，共同構成了當代永磁材料體系的核心。

鐵氧體永磁：性價比之選

作為產量最大、應用最廣的永磁材料，鐵氧體永磁以其高性價比和優良的高頻特性在市場中占據穩固地位。鐵氧體永磁主要包括鋇鐵氧體(BaFe₁₂O₁₉)和鍶鐵氧體(SrFe₁₂O₁₉)，具有六方磁鉛石晶體結構。

鐵氧體永磁材料磁晶各向異性大，矯頑力高，剩磁適中，且因其不含有Ni、Co、稀土等高價金屬元素，成本最為低廉。與金屬永磁材料相比，鐵氧體電阻率高，特別適合高頻應用場景，化學穩定性好，不易氧化。但其最大磁能積較低，溫度穩定性差，質地脆而不耐沖擊振動，限制了其在精密儀器領域的應用。

制備工藝上，鐵氧體永磁主要采用陶瓷工藝法（固相反應法），包括預燒、破碎、制粉、壓制成型、燒結和磨加工等流程。也可通過化學共沉淀法、溶膠-凝膠法、水熱合成法等濕化學法制備，這些方法能獲得更均勻的顆粒分布，但工業上仍以陶瓷法為主。

圖源：龍磁科技

鐵氧體永磁廣泛應用于工藝品、吸附件、玩具、電機、傳感器、醫療器械、揚聲器等中低端領域。據估計，鐵氧體永磁產值約為稀土永磁的1.5倍，是目前用量最大、應用最廣的永磁材料。

釤鈷永磁：高溫環境下的穩定強者

釤鈷永磁材料代表了稀土永磁材料的開端，分為第一代SmCo₅（1:5型）和第二代Sm₂Co₁₇（2:17型）兩種類型。

釤鈷永磁具有卓越的高溫穩定性和抗氧化性。SmCo₅的居里溫度可達720℃，而Sm₂Co₁₇的居里溫度更是高達850℃，在高溫環境下磁性能保持率超過85%。其磁能積在14-32MGOe之間，矯頑力高，且磁溫度系數低，磁性極為穩定。釤鈷永磁的抗氧化性極佳，無需表面鍍層防護，這一點顯著優于釹鐵硼永磁。

生產工藝方面，釤鈷采用真空熔煉→制粉→成型→燒結的粉末冶金流程。生產過程中需精確控制溫度梯度與氣氛環境，添加銅粉末以調控相結構，通過三維原子探針技術證實晶界相完整性對磁性能有重要影響。

圖源：天和磁材

釤鈷永磁主要應用于高端領域：航空航天（衛星姿態控制力矩器、航天器慣性導航系統）、國防軍工（魚雷制導系統、雷達波導管聚焦裝置）、精密儀器（核磁共振成像設備磁體、粒子加速器磁路系統）等。近年來，在5G基站環形器、高速軌道交通牽引電機等新興領域也展現了應用潛力。

釹鐵硼永磁：當代磁王

釹鐵硼永磁是第三代稀土永磁材料，由日本和美國于1982年共同發現，1983年實現工業化批量生產。其主要成分為Nd₂Fe₁₄B相，化學組成大致為Nd36%，Fe63%，B約為1%。

釹鐵硼永磁的最大優勢在于其卓越的磁性能：高磁能積（商業產品達199-400kJ/m³，實驗室樣品高達450kJ/m³）、高矯頑力以及高剩磁密度。同時，由于采用資源豐富且廉價的Fe和Nd替代價格昂貴的鈷和釤，成本大幅降低，非常適合大規模工業化生產。

圖源：寧波韻升

釹鐵硼永磁根據生產工藝可分為燒結、粘結和熱壓三種類型。燒結釹鐵硼是綜合性能最出色的“磁材之王”，通過氣流磨制粉后冶煉而成，占據釹鐵硼永磁90%以上的市場份額。

粘結釹鐵硼是將釹鐵硼粉末與樹脂等粘結劑混合后通過壓縮、擠壓或注射成型制成，產品一次成形，可直接做成各種復雜形狀。熱壓釹鐵硼則通過熱壓/熱變形技術制備，具有致密度高、磁性能好、耐高溫性好等優點。

目前釹鐵硼永磁也存在兩大挑戰：居里溫度較低（約312℃），限制其高溫使用范圍（最高使用溫度約150℃）；容易氧化，耐腐蝕性欠佳，需要采取鍍層或涂層等保護措施。

作為應用最廣泛的稀土永磁材料，釹鐵硼已滲透到風力發電、新能源汽車、節能家電、機器人、消費電子等眾多領域。隨著以特斯拉為代表的廠商加碼布局人形機器人賽道，預計2025年，全球稀土永磁材料總產量將達到31萬噸，市場空間十分廣闊。

三種材料對比與未來展望

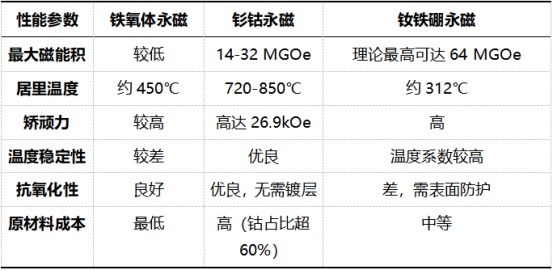

表：三種永磁材料性能對比

未來永磁材料將向高性能低成本、高使用溫度、高穩定和可靠性方向發展。釤鐵氮(Sm-Fe-N)永磁材料作為第四代稀土永磁材料的候選，飽和磁化強度高達1.54T，居里溫度達470℃，且具備良好抗氧化性能，但目前仍處于實驗室研發階段。

納米復合永磁材料也展現出潛力，通過硬磁相和軟磁相之間的交換耦合作用，有望實現更高磁能積，同時減少稀土用量，降低合金價格。

隨著新能源汽車、風力發電、機器人等新興產業的快速發展，高性能永磁材料的需求將持續增長。據行業預測，到2025年全球稀土永磁材料總產量將達到31.0萬噸。

永磁材料雖小，卻是現代工業的隱形支柱。從音響到風電，從手機到航天，這些看似普通的材料正在無聲地推動著技術革命的前進。

參考來源：

程春東：稀土永磁材料在現代工業中的應用現狀與發展趨勢

羅曄：永磁材料的研究動向和未來研究方向

中國粉體網等

（中國粉體網編輯整理/留白）

注：圖片非商業用途，存在侵權請告知刪除！
