黑人溺人妻木下凛子中文字幕-久久,人妻一区二区三区-国产精品100000熟女乱伦-久久精品国产一区二区精品

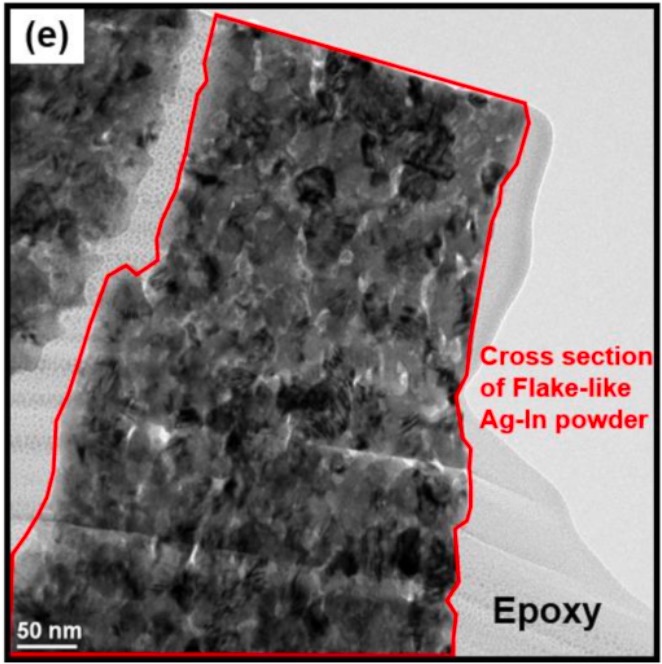

SEM/TEM 結果

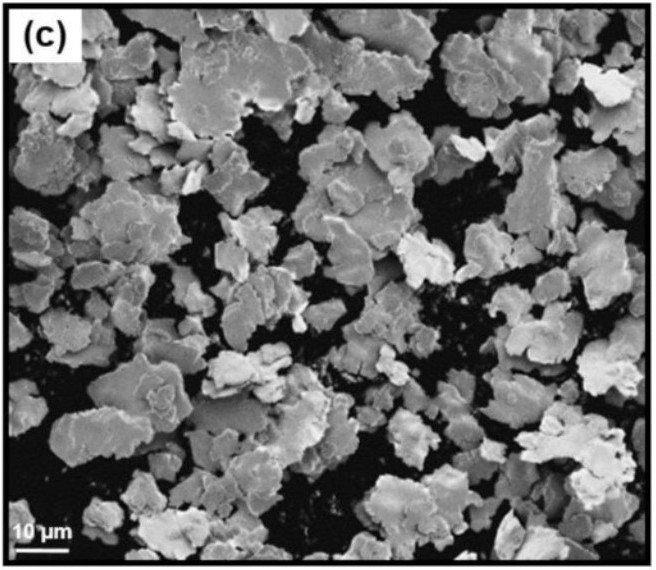

        （a）處理前 Ag 粉                                                                                   （c）處理后 Ag 樣品

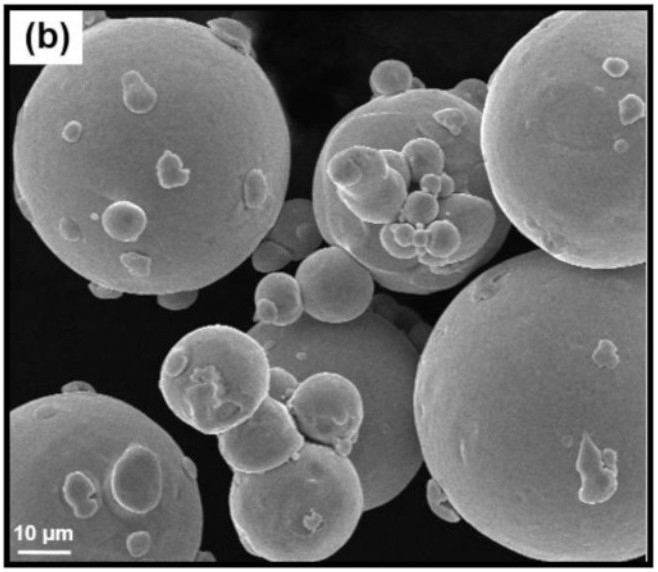

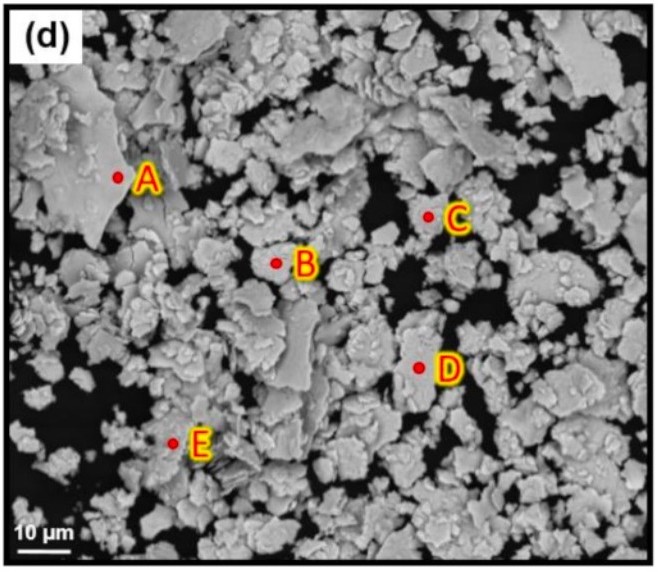

        （b）處理前 In 粉                                                                                    （d）處理后 Ag-In 樣品

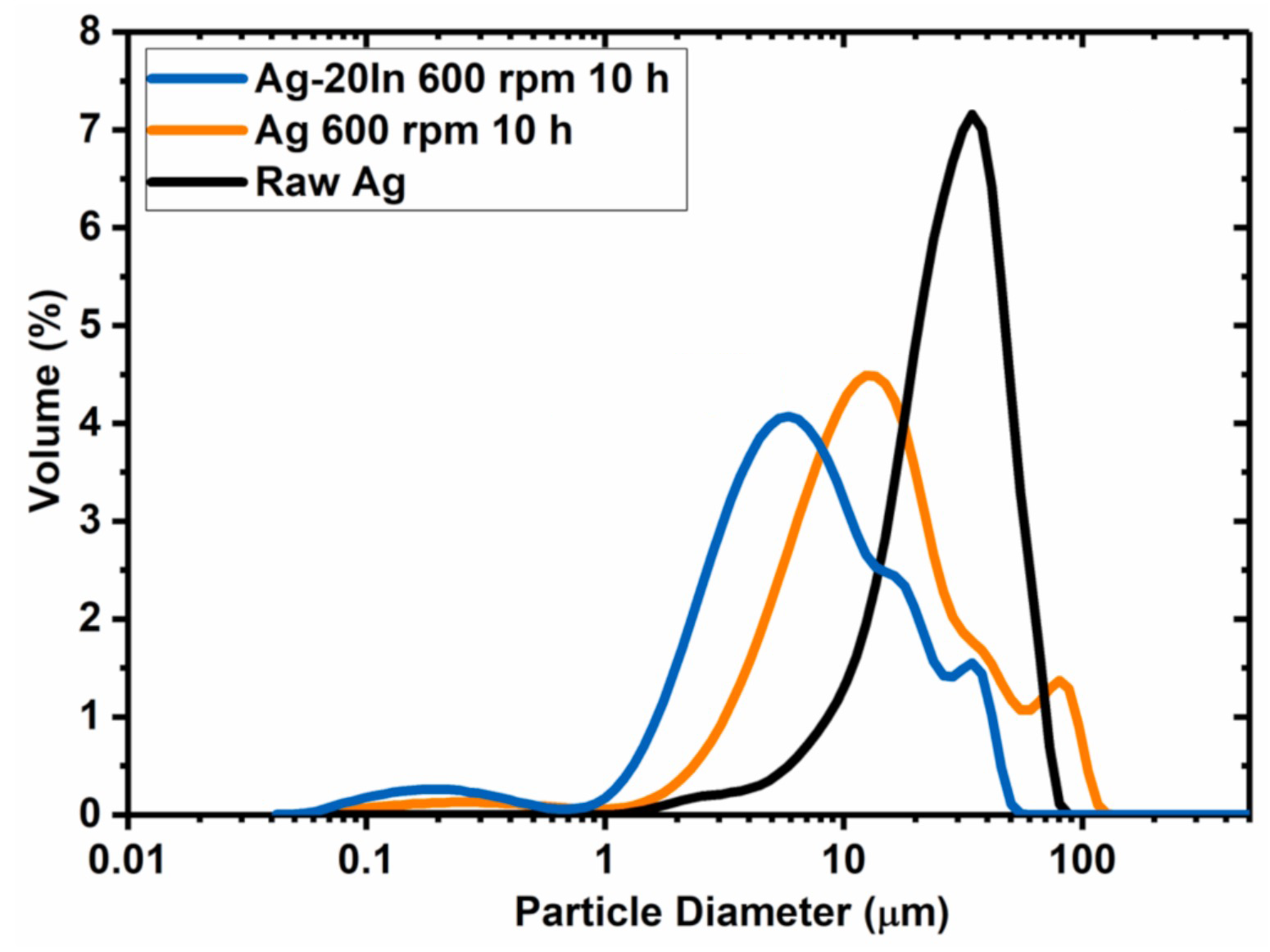

粒徑分布 結果

• 經過研磨之后的Ag-In與Ag，粒徑明顯均得到明顯細化。

• 以主要的粒徑成分來看，分別從28μm細化至13μm以及約6μm。

• 由于Ag粉/In粉本身具有延展性，故在研磨過程會產生冷焊效應，造成明顯的團聚，可通過添加適當的硬脂酸來有效地抑制。




剪切力測試 結果

所有測試均在300℃的高溫下進行，上圖為在高溫存儲時間50h、100h、1000h與2000h四個階段的材料剪切力變化趨勢。
