黑人溺人妻木下凛子中文字幕-久久,人妻一区二区三区-国产精品100000熟女乱伦-久久精品国产一区二区精品

管式爐、馬弗爐的"心臟"——氧化鋁纖維爐膛：常見故障與科學維護指南

在科研實驗和工業生產的加熱環節中，管式爐和馬弗爐發揮著不可或缺的作用。而其中氧化鋁纖維爐膛作為核心部件，直接影響著設備性能和使用壽命。今天，我們就來深入探討這種高級耐火材料的特性、常見問題及維護方法。

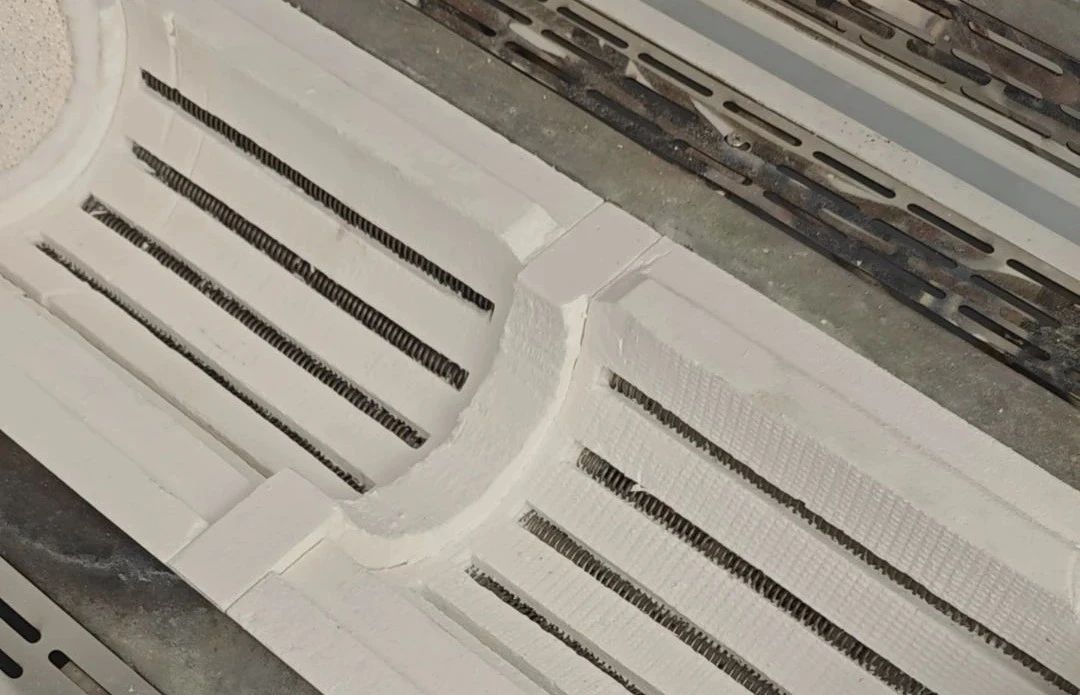

什么是氧化鋁纖維爐膛？

氧化鋁纖維爐膛并非傳統致密陶瓷磚，而是采用高純度氧化鋁（Al?O?）為主要原料，添加少量二氧化硅（SiO?）等其他氧化物，通過特殊工藝制成的多孔輕質纖維結構。這種設計賦予了它卓越的性能：

耐高溫性能：耐受溫度可達1400℃-1600℃

優異隔熱性：導熱系數低（0.1-0.2 W/m·K），節能效果顯著

升溫速度快：熱容量小，升溫速率比傳統耐火磚快40%以上

抗熱震性好：纖維結構能有效抵抗溫度急劇變化

重量輕：比同體積耐火磚輕50%以上

化學穩定性強：對多數化學環境有良好抵抗力

常見故障診斷與解決方案

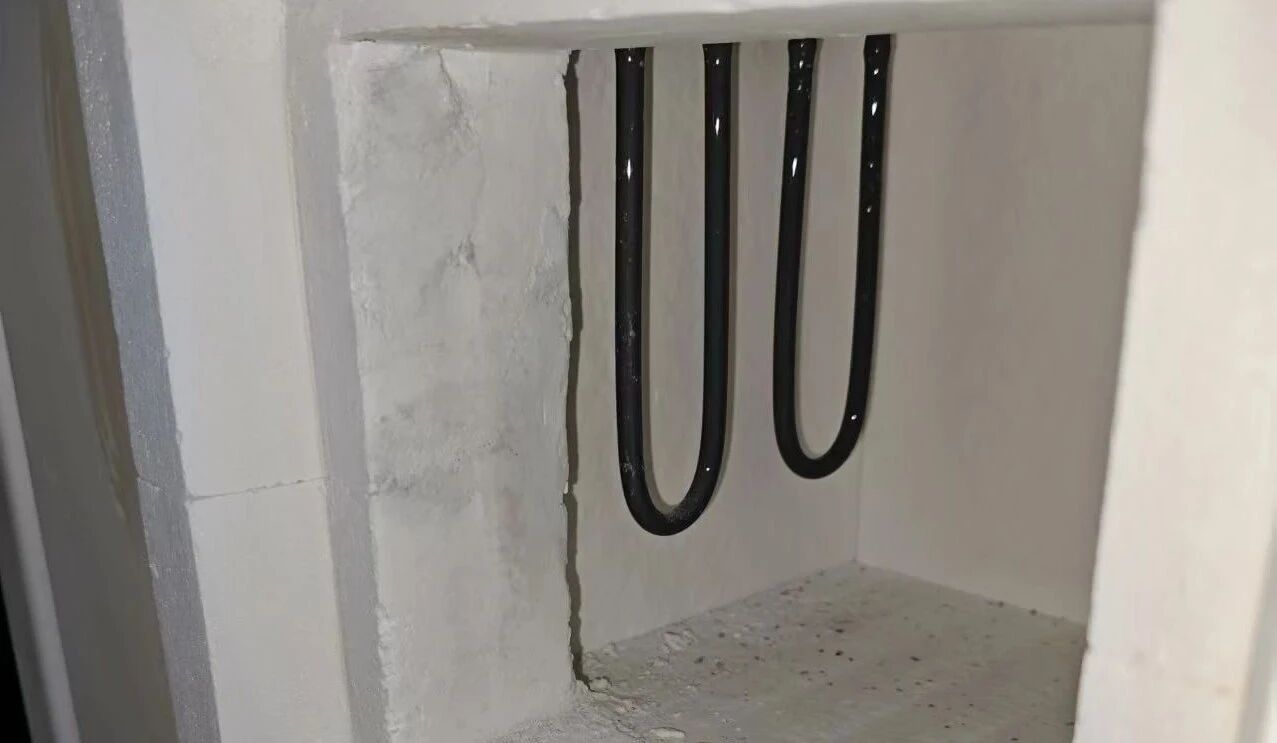

1. 開裂問題
現象：爐膛內壁出現裂紋或剝落

原因分析：

急冷急熱導致的熱應力沖擊

局部過熱（加熱元件功率不均或樣品放置不當）

物理撞擊或安裝應力

長期使用后材料老化

解決方案：

嚴格遵循升降溫速率（≤5-10℃/分鐘）

檢查加熱元件狀態，確保樣品均勻放置

小心搬運，安裝時預留膨脹空間

細微裂紋可用高溫耐火泥修補，嚴重時需更換

2. 保溫性能下降
現象：爐體外殼溫度升高，升溫速度變慢

原因分析：

爐膛纖維長期高溫收縮、粉化

表面污染（揮發物滲透或熔融物侵蝕）

解決方案：

定期檢查爐膛厚度，減薄超過20%需更換

及時清理濺射物和揮發物

處理易揮發樣品時使用坩堝并確保通風

3. 污染與腐蝕
現象：爐膛表面出現白色粉末或腐蝕坑洞

原因分析：

腐蝕性成分（鹵素、強堿、磷酸等）與氧化鋁反應

樣品熔融溢出與爐膛發生反應

解決方案：

避免直接加熱含氟、氯、強堿等物質的樣品

使用致密剛玉坩堝作為保護層

評估損壞程度，嚴重時及時更換

科學維護指南
日常維護
清潔規程：

待爐體冷卻至200℃以下后清潔

使用軟毛刷或吸塵器清除碎屑

避免使用硬物刮擦損傷表面

操作規范：

嚴格執行設備升溫降溫速率

確保樣品充分干燥后再放入

使用合適坩堝，避免樣品直接接觸爐膛

定期維護
月度檢查：

檢查內壁裂紋、污染情況

檢查加熱元件狀態

評估爐膛厚度變化

年度維護：

檢測保溫性能（測量爐體表面溫度）

校準溫度控制系統

請專業人員全面檢測

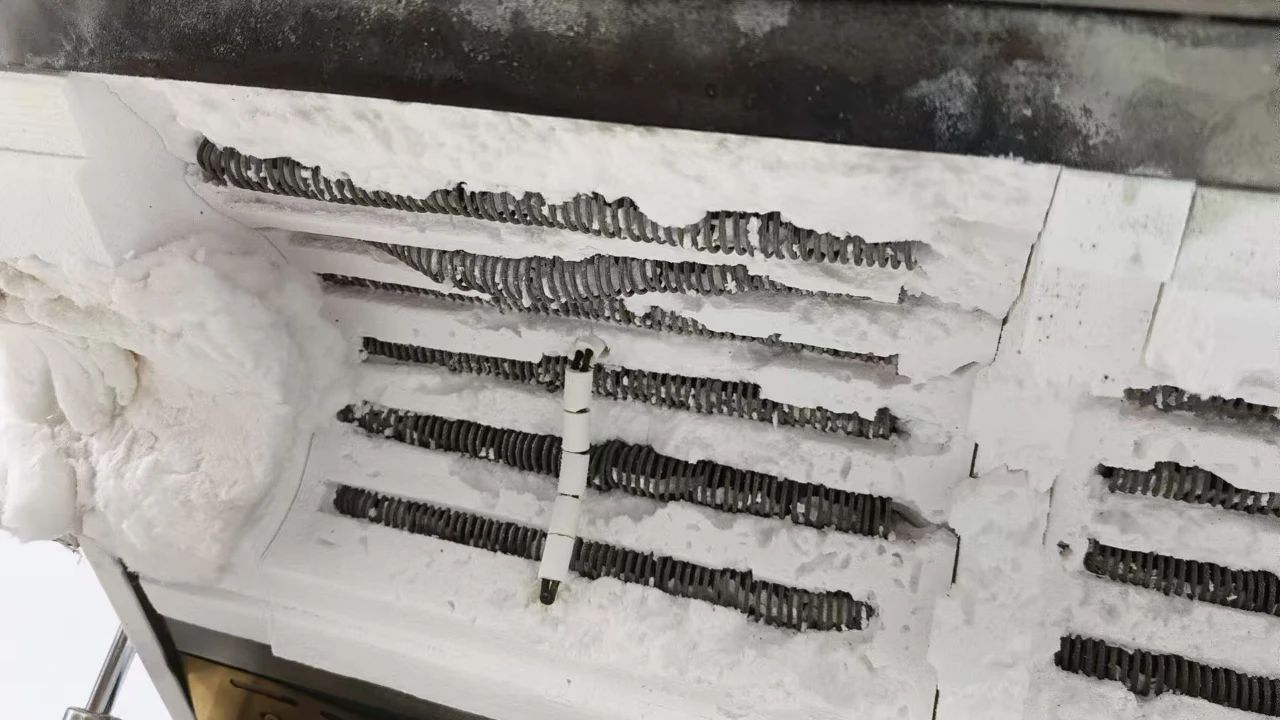

                                                          爐膛更換前

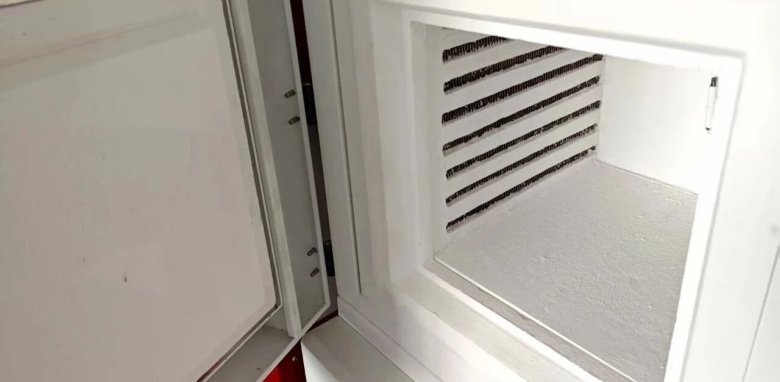

爐膛更換后

特殊狀況處理

長期停用：

保持爐膛清潔干燥

放置干燥劑防潮

加蓋防塵罩

重新啟用：

執行烘爐程序（2-3℃/分鐘升至200-300℃）

保溫排除潮氣后再正常使用

總結
氧化鋁纖維爐膛作為高端加熱設備的核心組件，其性能直接影響實驗結果的準確性和設備的使用壽命。通過規范操作、定期維護和科學管理，不僅能夠避免大多數故障的發生，還能顯著延長設備使用年限（優質爐膛在良好維護下可使用5年以上）。

記住：精心維護的不僅是設備，更是您科研工作的可靠保障。
