黑人溺人妻木下凛子中文字幕-久久,人妻一区二区三区-国产精品100000熟女乱伦-久久精品国产一区二区精品

微觀世界的力量，決定宏觀性能的巔峰。當我們談論鋰電池，總會提到能量密度、循環(huán)壽命、快充能力……這些宏大的性能指標，似乎離我們很遙遠。但是否想過，所有這些性能，都源于電池內部最微小的結構——一顆顆電極材料顆粒的“身體素質”

今天，我們就將視角聚焦到鋰電池的“心臟”之一——石墨負極，并通過一場別開生面的 “單顆粒壓潰測試” ，揭示人造石墨與天然石墨在強度上的驚人差異，以及這如何悄然塑造著電池的性能。

一、 雙雄爭霸：石墨負極的兩大主角

在鋰電池負極領域，石墨材料因其優(yōu)異的導電性和穩(wěn)定的層狀結構，長期占據(jù)著絕對主導地位。而它主要分為兩大派系：

1. 天然石墨：大自然的饋贈

來源： 顧名思義，它源于天然石墨礦經(jīng)過提純、粉碎、球形化等處理而來。

結構特點： 作為大自然的造物，其結構更接近“完美晶體”。石墨化程度高，層狀結構規(guī)整，有利于鋰離子的嵌入和脫出，因此容量相對更高。

優(yōu)劣勢分析： 優(yōu)點是比容量高、成本較低；缺點是因其來源天然，顆粒表面存在較多缺陷和棱角，與電解液的相容性稍差，且批次穩(wěn)定性較差。

2. 人造石墨：科技的結晶

來源： 以石油焦、針狀焦等易石墨化碳為前驅體，經(jīng)過高溫熱處理（石墨化）人工制備而成。

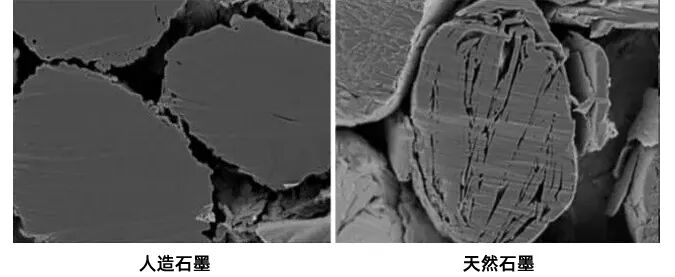

結構特點： 這是經(jīng)過“千錘百煉”的產物。在加工過程中，前驅體中的微小晶粒會重新排列、生長、融合，形成一種復雜的多晶結構。可以想象天然石墨是一塊完整的“大理石”，而人造石墨則是由無數(shù)“鵝卵石”和“水泥”膠結而成的“混凝土”。

優(yōu)劣勢分析： 優(yōu)點是結構更穩(wěn)定，與電解液的副反應少，循環(huán)壽命更長；缺點是工藝復雜，成本較高，且容量略低于天然石墨。

二、 微觀角力場：單顆粒壓潰測試

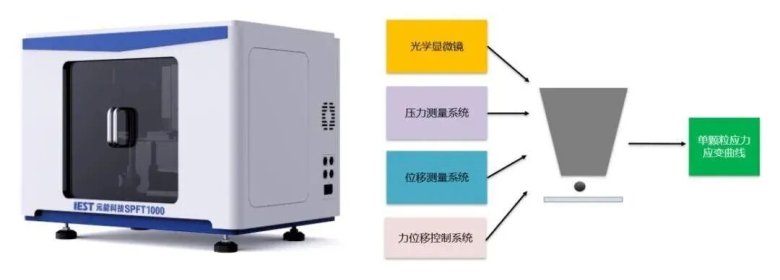

通過元能科技自主研發(fā)的單顆粒壓潰測試設備可以直觀比較這兩種材料顆粒的“身體素質”。這項測試可以理解為一場微觀世界的“舉重比賽”。在顯微鏡下，挑選出一顆完整的、形狀規(guī)整的天然石墨和人造石墨顆粒，然后用一個極細的探針，垂直施加壓力，直到顆粒被壓碎。這個“壓潰力”的數(shù)值，就可以反映單個顆粒的抗壓強度。（更多詳細測試請參考：鋰電新型解決方案 | 單顆粒力學性能測試系統(tǒng)）

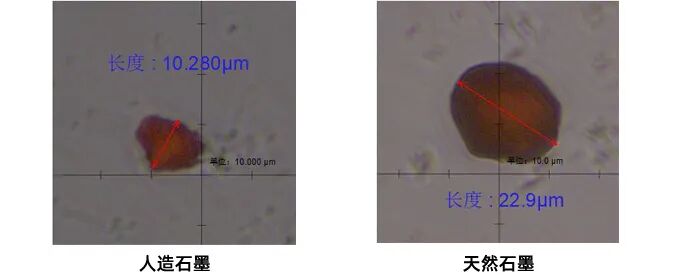

本文選取了幾種不同的人造石墨（~10μm）和天然石墨（~20μm）進行單顆粒的壓潰測試，測試過程遵循嚴格的標準化步驟：首先，通過乙醇分散制樣，確保顆粒的均勻分布；然后，利用光學顯微鏡定位單個分散顆粒（如下圖）；接著，配置實驗參數(shù)并執(zhí)行壓縮測試；測試過程中，觀察并記錄顆粒在壓縮前后的形態(tài)變化。每個樣品通常測試10個以上的顆粒，以確保數(shù)據(jù)的可靠性和統(tǒng)計意義。

三、結果揭曉：人造石墨展現(xiàn)“硬”實力

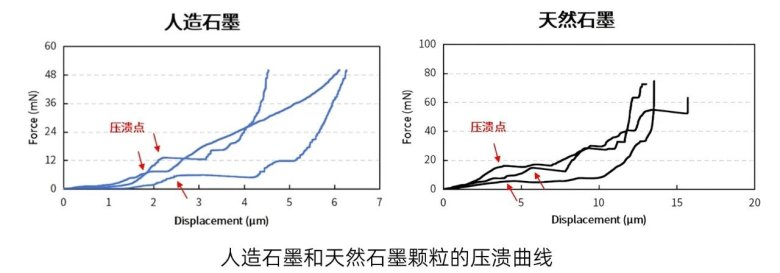

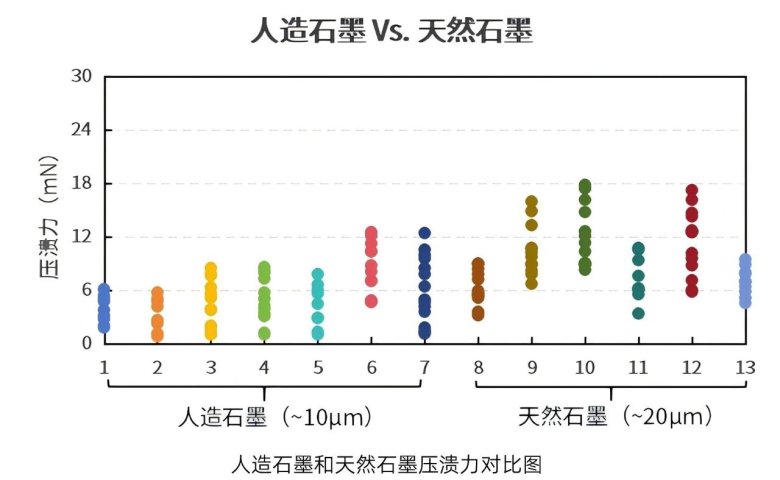

以下展示部分顆粒的壓潰曲線（壓力-位移曲線），顆粒在被壓縮初期發(fā)生彈塑性形變。當顆粒被壓縮到破碎時，我們稱此時達到顆粒的壓潰點，此時對應的壓力值我們稱為顆粒的壓潰力，表示顆粒在該壓力值情況下被壓潰或者失效。將每個樣品所測的壓潰力大小進行匯總，輸出樣品間壓潰力的對比圖。

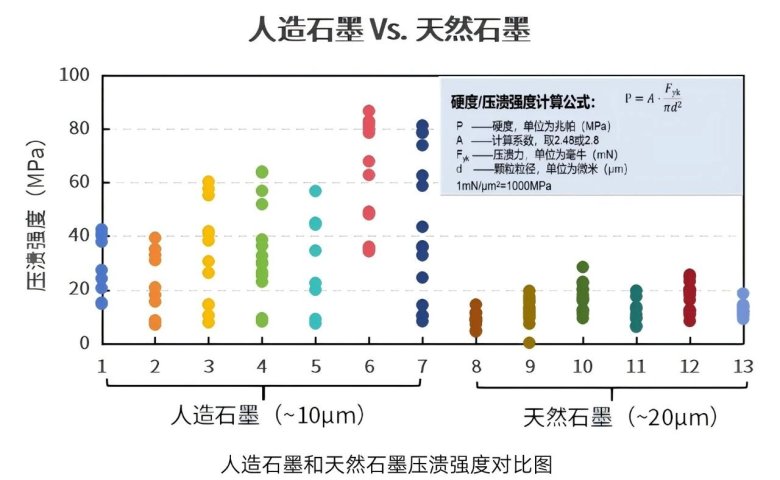

基于國標GB/T 43091-2023粉末抗壓強度測試方法，通過顆粒的壓潰力計算得出顆粒的抗壓強度。從測試結果可以看出人造石墨顆粒的平均壓潰強度，顯著高于天然石墨顆粒。

天然石墨就像一本結構規(guī)整但粘合力不強的書，在受到外力時，其層與層之間（范德華力結合）容易發(fā)生滑移和解理，從而導致顆粒從最脆弱的地方碎裂。

人造石墨則像一本由無數(shù)小紙片緊密膠合而成的書。其內部的多晶結構和晶界 在受到外力時，能夠有效地阻礙裂紋的擴展，將集中應力分散到各個方向。裂紋每擴展一段，就會遇到新的晶界阻擋，需要消耗更多能量才能使其完全破碎。這使得人造石墨顆粒更像一個“韌性戰(zhàn)士”。

四、 “硬”核優(yōu)勢如何賦能電池性能？

一顆更堅硬的負極顆粒，對鋰電池來說意味著什么？這絕不是簡單的“肌肉”展示，而是實打實的性能提升。

更強的抗粉化能力，保障循環(huán)壽命：在電池的充放電過程中，石墨顆粒會反復地膨脹和收縮。強度不足的天然石墨顆粒在經(jīng)過數(shù)百上千次循環(huán)后，容易因機械疲勞而破碎、粉化。

更穩(wěn)定的電極結構，助力高能量密度：顆粒越強，在電極輥壓過程中就越不容易被壓碎。這使得制造商可以制備出壓實密度更高的電極。更高的壓實密度意味著在相同體積內可以填充更多的活性物質，從而直接提升電池的體積能量密度。

潛在的快充性能提升：在快充時，鋰離子快速涌入石墨內部，會產生巨大的內應力。強度更高的顆粒更能抵抗這種應力帶來的結構破壞，為開發(fā)更安全、更耐用的快充電池提供了材料基礎。

結 語

透過單顆粒壓潰測試這個微觀的窗口，我們清晰地看到，人造石墨憑借其“混凝土”般的致密結構，其機械強度上優(yōu)于結構規(guī)整但“脆弱”的天然石墨。這份“硬”核實力，最終轉化為了鋰電池更長的壽命、更高的能量密度和更好的可靠性。

未來趨勢：融合與創(chuàng)新

目前，單純的天然或人造石墨的界限正在模糊，更多的是復合化：

復合石墨：將天然石墨和人造石墨按一定比例混合，或者在人造石墨顆粒中引入天然石墨，取長補短，在成本、容量、倍率和循環(huán)之間找到最佳平衡點。這是當前非常主流的技術方向。

硅碳負極：無論是天然石墨還是人造石墨，其容量都已接近理論極限。未來的方向是在石墨中摻入硅，形成硅碳復合負極，可大幅提升能量密度。此時，人造石墨因其更穩(wěn)定的結構，通常被認為是更好的硅基材料“宿主”
