一、電子級半導體二氧化硅概述

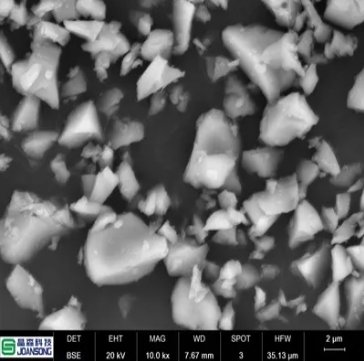

電子級半導體二氧化硅是一種具有極高純度和優良性能的關鍵材料。在半導體領域，對材料的純度要求極為苛刻，電子級半導體二氧化硅的純度通常需要達到極高的標準，以滿足半導體制造過程中對雜質控制的嚴格要求，其良好的化學穩定性、光學性能和機械強度，使其成為半導體制造中不可或缺的基礎材料，它不僅能夠承受半導體制造過程中的高溫、化學腐蝕等復雜環境,還能為后續的工藝步要提供穩定的物理和化學基礎。

從來源上看，二氙化在在自然界中廣污存在，常見的沙子主要成分就是二氙化硅，但電子級半導體一氙化在需要經討一系列復雜的提純和加工工藝，才能從普通的二氣化在原科轉變為滿足半導體生產需求的高純度材料。這些工藝涉及到物理和化學方法的綜合運用，以去除其中的雜質，提高其純度和性能。

二、電子級半導體二氧化硅在芯片制造中的應用

芯片基礎材料制備

芯片制造的起始階段是制備晶圓，而晶圓的主要成分是硅，硅可以從二氧化硅中還原得到，首先從沙子等含二氧化硅的原料中還原出硅最體，經過多次凈化處理，使其硅含量不斷提高，最終得到可以用來制作半導體質量的硅。將這些高純度的硅制成硅最樓，再經過切片等工藝，就得到了故片制作所需要的晶圓，在這個過程中，電子級半導體二氧化硅是獲即高純度硅的重要基礎原料，其質量直接影響到后續晶圓的質量和性能。

絕緣層與介質層形成

在芯片制造的氧化步驟中，需要在晶園表面形成一層二氧化硅(S10:)薄。將最圓放置于專門設計的晶園載具中，然后一起送入氧化爐中進行高溫氧化處理，在晶園表面形成均勻的二氧化硅薄膜層。由于二氧化硅化學性質穩定且與襯底硅片的附著相當牢固，又是良好的絕緣體，因此二氧化硅在芯片中成了良好的防止短路的絕緣體和電容的絕緣介質。它能夠有效地隔離不同的電路元件，防止電流泄漏和干擾，保證芯片的正常運行。

摻雜控制

二氧化硅對硼、磷、砷等雜質元素有極好的抗拒性，使它們的原子不能侵入硅片。利用這個特性，只有經過特殊工藝去除掉二氧化硅的區域才能樓入雜質，這是獲取P-N結的關鍵。在芯片制造過程中，通過在二氧化硅薄膜中進行N型、P型接雜，可以精確地控制芯片中不同區域的電學性能，從而實現芯片的各種功能。例，通過熱擴散接雜、離子注入摻雜等方法，可以將特定的雜質元素引入到芯片的特定區域，形成P-N結，這是構成晶體管等半導體器件的基礎結構。

三、電子級半導體二氧化硅在鍍膜技術中的應用

鍍膜技術概述

鍍膜技術是一種在基材表面形成薄膜的技術，廣泛應用于光學、電子、機械、建筑等領域。二氧化硅作為一種常見的無機材料，因其良好的光學性能、化學穩定性和機械強度，在鍍膜技術中得到了廣泛應用。在半導體領域，鍍膜技術可以用于改善芯片表面的性能，提高芯片的可靠性和穩定性。

二氧化硅鍍膜的作用

在半導體芯片上進行二氧化硅鍍膜，可以提高芯片的抗反射性能，減少光線的反射損失，提高芯片的光學效率。同時，二氧化硅鍍膜還可以增強片表面的耐磨性和耐腐蝕性，保護芯片免受外界環境的侵蝕。此外，二氧化硅鍍膜還可以作為一種絕緣層，進一步提高芯片的絕緣性能，防止芯片內部的電路受到外界電場的干擾,

鍍膜工藝方法

二氧化硅薄膜的形成可以通過氫化、化學氣相沉積等方法進行。氧化制膜是將晶片放入高溫爐中加熱，金氣或水蒸氣在硅表面起化學作用，形成均勻的二氧化硅薄膜層，包括干法氧化和濕法氧化。化學氣相沉積(CVD)是利用加熱、等離子體激勵或光輻射等方法，使氣態或基汽狀態的化學物質發生反應并沉積在襯底上，從而形成所需要的固態薄膜或涂層的過程。通過不同的化學方法，可以形成不同性能和結構的二氧化硅膜層，以滿足不同的應用需求。

四、電子級半導體二氧化硅在蝕刻工藝中的應用

蝕刻工藝的重要性

在半導體芯片制造過程中，蝕刻工藝是一個關鍵步驟，用于基于光刻后的圖形，使用化學或物理方法去除不需要的材料，從而形成所需的電路結構。蝕刻工藝的精度和選擇性直接影響到芯片的性能和集成度。

二氧化硅作為犧牲層

硅或二氧化硅已被用作粞牲層來制造獨立式結構，例如微機電系統(MEMS)中的梁、是臂和隔膜。傳統的含水HF已經廣泛用于蝕刻二氧化硅犧牲層，因為它成本低廉。當具有高縱橫比的結構在含水環境中進行蝕刻時，含氟化鉸的蝕刻可以使砫表面具有原子平滑的表面，有利于提高蝕刻的精度和質量。

選擇性蝕刻

磷酸(H:PO4)-水(H20)混合物在高溫下已被使用多年來蝕刻對二氧化硅層有選擇性的氮化硅(SN4)。在生產過程中，需要完全去除S;N,而保留二氧化硅層時，這種選擇性蝕刻方法就發揮了重要作用。通過精確控制蝕刻條件，可以實現對不同材料的選擇性蝕刻，從而滿足半導體制造中復雜的電路結構要求。

五、電子級半導體二氧化硅主要生產廠家情況

國際知名廠家

在國際市場上，有一些知名的電子級半導體二氧化硅生產廠家。這些廠家通常具有先進的生產技術和設備，以及嚴格的質量控制體系，能夠生產出高質量的電子級半導體二氧化硨產品。例如，德國的Wadker Chemie AG公司，它在化學材料領域具有悠久的歷史和強大的技術實力，其生產的電子級半導體二氧化硅在全球市場上享有很高的聲譽。該公司不斷投入研發盜源，改進生產工藝，提高產品的純度和性能，以滿足半導體行業不斷發展的需求。美國的CabotCorporation也是一家重要的生產廠家，其產品廣泛應用于電子、化工等多個領域。該公司注重產品的創新和質量，通過與全球知名的半導體企業合作，不斷優化產品的性能和應用效果，此外，日本的信越化學工業株式會社也是電子級半導體二氧化硅的主要供應商之一，其產品以高品質和穩定件著稱，在全球半導體市場上占據重要地位

國內廠家發展現狀

近年來，國內電子級半導體二氧化硨生產廠家也取得了顯著的發展。隨著國內半導體產業的快速崛起，對電子級半導體二氧化硨的需求不斷增加，國內廠家加大了研發和生產投入，逐漸打破了國外廠家的壟斷局面。一些國內企業通過引進國外先進技術和設備，結合自身的研發創新，已經能夠生產出滿足國內部分市場需求的電子級半導體二氧化硅產品。例如，國內的某公司通過自主研發，拿握了一套先進的提純工藝，其生產的電子級半導體二氧化硅產品在純度和性能上已經接近國際先進水平。然而，與國際知名廠家相比，國內廠家在生產規模，技術水平和產品質量穩定性等方面仍存在一定的差距，需要進一步加大研發投入和技術創新力度。

六、電子級半導體二氧化硅市場前景與挑戰

市場前景

隨著半導體技術的不斷發展，芯片的性能和集成度不斷提高，對電子級半導體二氧化硅的質量和性能要求也越來越高，同時，5G通信、人工智能、物聯網等新興產業的快速發展，將帶動半導體產業的持續增長，從而為電子級半導體二氧化硅市場帶來廣闊的發展空間。例效，5G通信技術的營及需要大量高性能的芯片來支持，這將直接增加對電子級半導體二氧化硅的需求。此外，新能源汽車、智能穿戴設備等領域的發展也將為電子級半導體二氧化硅市場提供新的增長點。

面臨的挑戰

盡管電子級半導體二氧化硅市場前最廣闊，但也面臨著一些挑戰。一方面，生產電子級半導體二氧化硅需要先進的技術和設備，以及嚴格的生產環境控制，這使得生產成本較高，如何降低生產成本，提高產品的性價比，是生產廠家需要解決的重要問題，另一方面，國際市場上的競爭激烈，國外知名廠家在技術和品牌方面具有明顯優勢，國內廠家需要不斷提升自身的核心競爭力，才能在市場競爭中占據一席之地。此外，環保要求的不斷提高也對電子級半導體二氧化硅生產廠家提出了更高的要求，需要加強環保措施，減少生產過程中的環境污染,。
