黑人溺人妻木下凛子中文字幕-久久,人妻一区二区三区-国产精品100000熟女乱伦-久久精品国产一区二区精品

【原創】如何降低氧化鋁陶瓷的燒結溫度?


來源:中國粉體網   墨玉

[導讀]  氧化鋁陶瓷以其優異的性能被廣泛應用在電子電器、機械、化工、冶金和航空航天等行業,成為目前世界上用量最大的特種陶瓷材料之一。降低氧化鋁陶瓷的燒結溫度對企業生產具有重要意義。那怎樣才能降低氧化鋁陶瓷的燒結溫度呢?

中國粉體網訊  眾所周知,氧化鋁陶瓷以其優異的性能被廣泛應用在電子電器、機械、化工、冶金和航空航天等行業,成為目前世界上用量最大的特種陶瓷材料之一。


但是由于氧化鋁自身陽離子電荷多、半徑小、離子鍵強等特點,導致其晶格能較大,擴散系數較低。高溫產生的液相較少,其燒結主要靠晶體的再結晶來完成,導致氧化鋁陶瓷的燒結溫度普遍較高。高溫意味著高能耗、高成本,所以降低氧化鋁陶瓷的燒結溫度對企業生產具有重要意義。那怎樣才能降低氧化鋁陶瓷的燒結溫度呢?

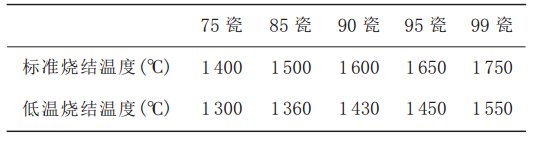

氧化鋁陶瓷低溫燒結情況



(75瓷即氧化鋁含量75%)


1降低粉體粒度


研究表明粉體顆粒越細,缺陷越多,活性也越大,可促進燒結,制成的陶瓷強度也越高。如果粉體的粒徑降低到20nm以下,則陶瓷的燒結溫度能夠降低到1000℃以下。

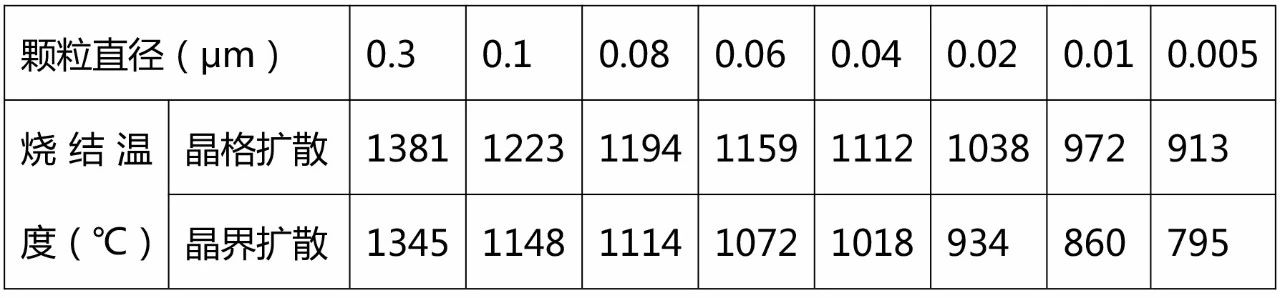

粉體顆粒尺寸與燒結溫度的關系

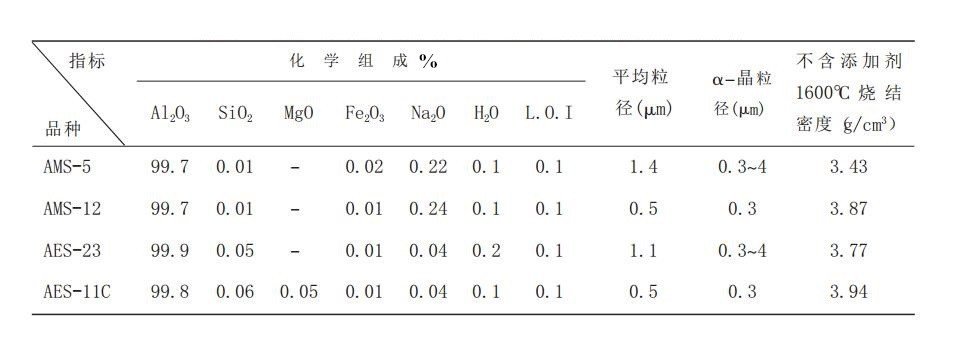

日本住友化學有限公司生產的易燒結氧化鋁粉料理化指標

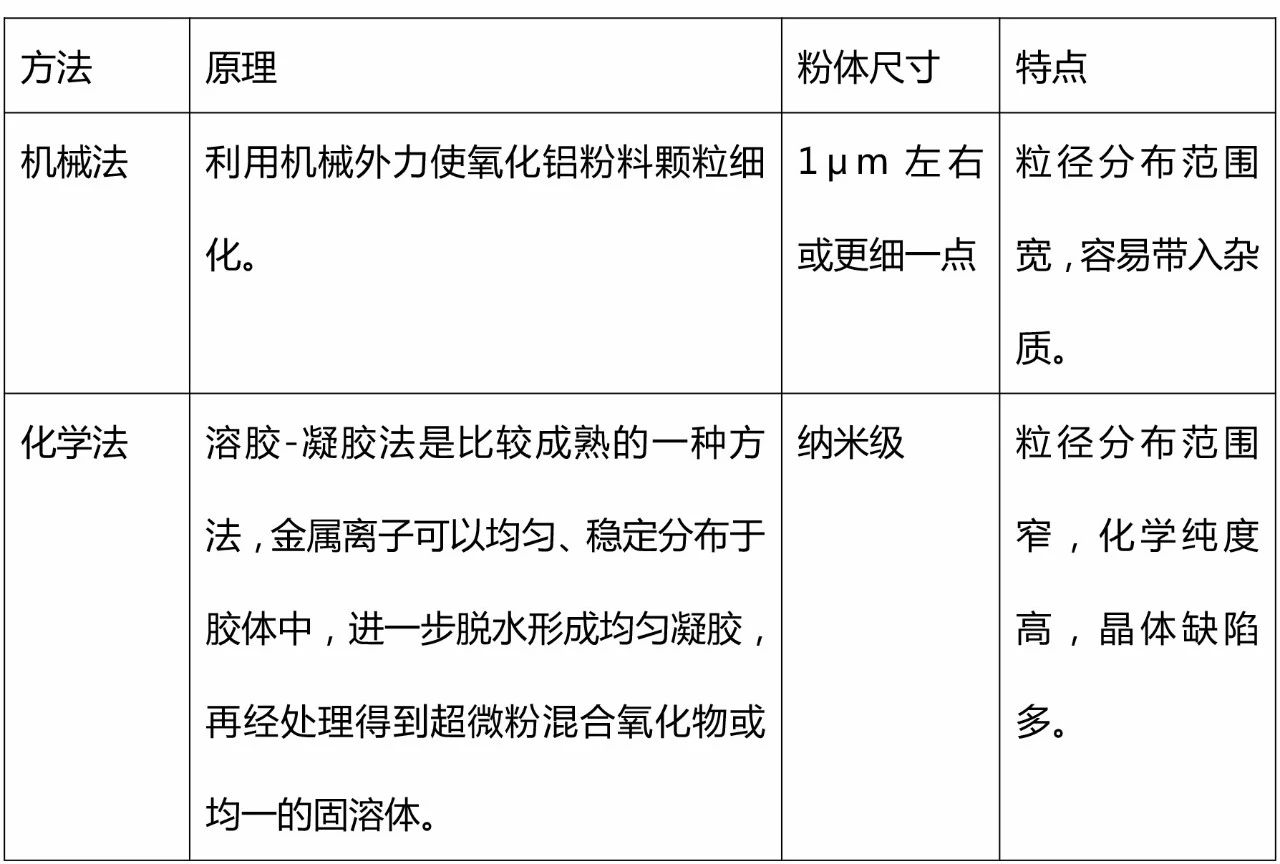

制備超細氧化鋁粉體的方法有機械法和化學法。




制備超細粉體是可以降低燒結溫度,但是粉體的制備成本太高,且燒結體形狀難以控制,不易被企業采納。


2添加燒結助劑

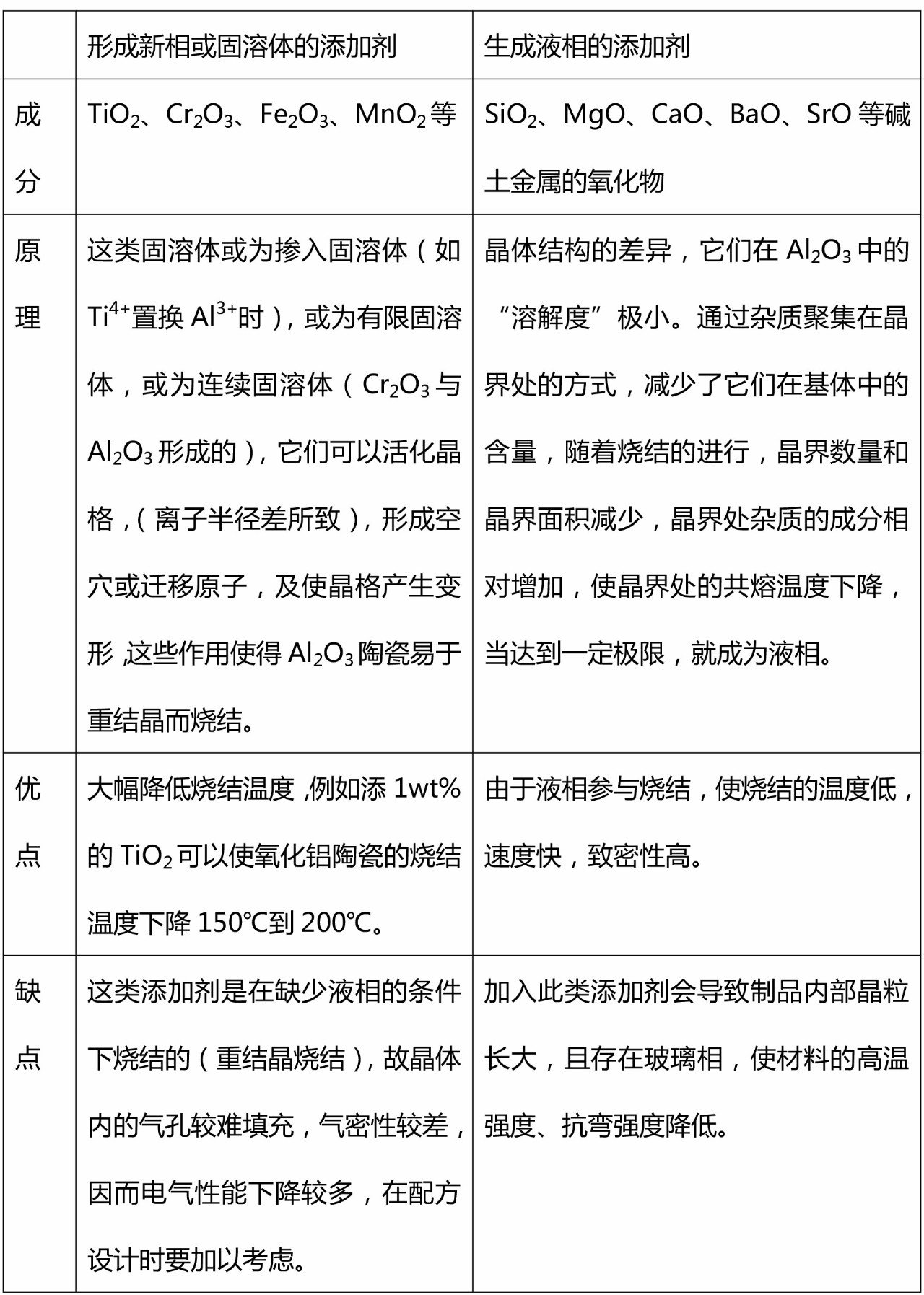

在氧化鋁陶瓷的生產過程中常常會添加燒結助劑,通過改變配方設計來降低氧化鋁陶瓷的燒結溫度。根據其促進氧化鋁陶瓷燒結的作用機理不同,可以將它們分為形成新相或固溶體的添加劑和生成液相的添加劑二大類。





3采用特殊燒結工藝


特殊燒結工藝是指在氧化鋁陶瓷的燒結過程中外加燒結驅動力,促進陶瓷的致密化,如今常見的特殊燒結工藝主要有熱壓燒結、熱等靜壓燒結、微波加熱燒結、微波等離子體燒結、放電等離子體燒結等。此外真空燒結、氣氛燒結、電場燒結、超高壓燒結、活化燒結和活化熱壓燒結等也可以降低燒結溫度,但是由于成本太高,一般不予考慮。

(特殊陶瓷燒結http://www.ycdzdh.com/news/view.php?id=46244)


熱壓燒結:高溫下對樣品施加單向壓力,促進陶瓷達到全致密。對于純氧化鋁陶瓷,常規燒結需要1800℃以上的溫度;而20MPa的熱壓燒結只需要1500℃。


熱等靜壓燒結:對陶瓷坯體的各個方向同時施加壓力的燒結,降低陶瓷的燒結溫度,同時燒結得到的陶瓷結構均勻、性能好。


微波加熱法燒結:利用微波與陶瓷間的相互作用,因為介電作用使陶瓷內部和表面同時燒結。


微波等離子體燒結:與常規燒結相比,在相同的條件下能夠降低燒結溫度200℃,并且燒結速度快、晶粒尺寸小、機械強度高。


放電等離子燒結:利用脈沖能、脈沖壓力產生的瞬間高溫場來實現陶瓷內部晶粒的自發發熱從而使晶粒活化,由于這種燒結方法升溫、降溫快、保溫時間短,抑制了晶粒的生長、縮短了陶瓷的制備周期、節約了能源。

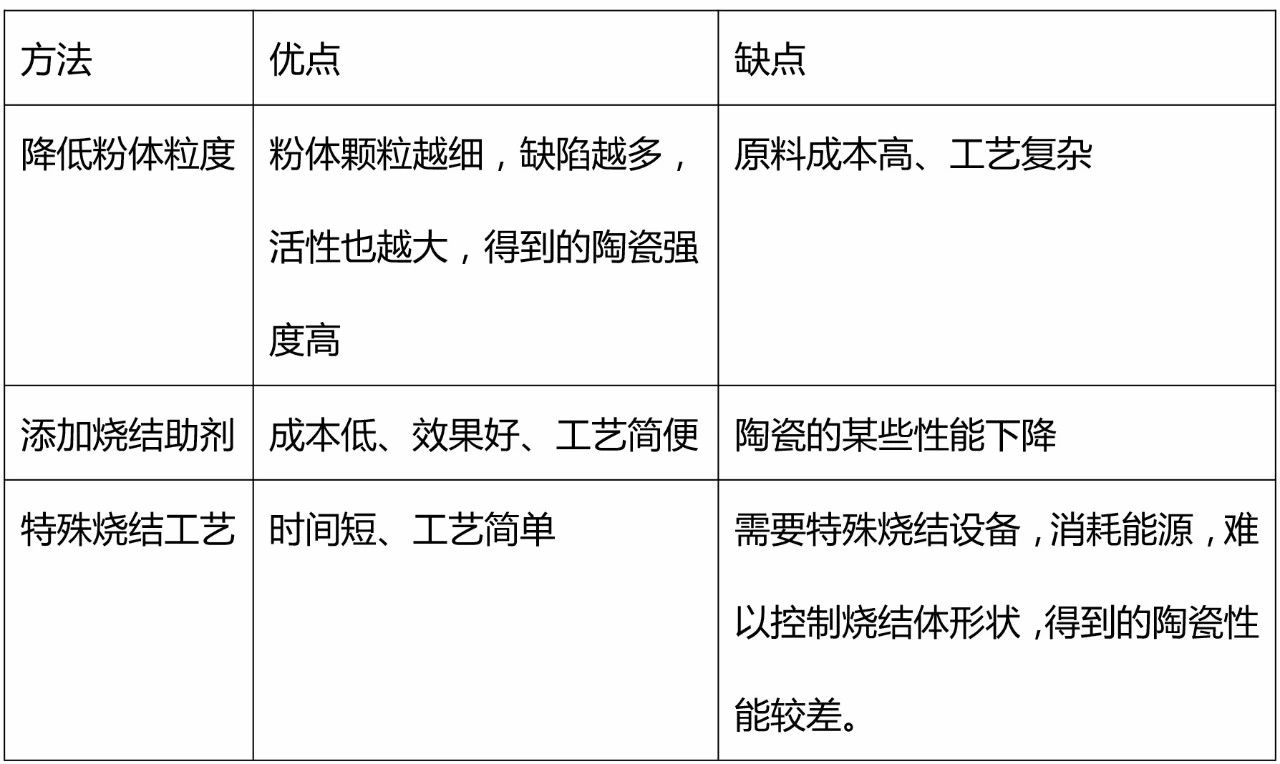

三種降低燒結溫度方法比較




以上降低氧化鋁陶瓷燒結溫度的方法并不是孤立的,在不同條件下,起到的主導作用也是不一樣的。具體生產中可互相結合使用,以期得到性能最佳的陶瓷產品。


參考文獻:

[1]王珍,黨新安,張昌松,高揚. 影響氧化鋁陶瓷低溫燒結的主要因素[J]. 中國陶瓷,2009,45(06):24-27+61.

[2]蔡曉峰. 氧化鋁陶瓷的低溫燒結技術[J]. 佛山陶瓷,2003(11):1-3.

[3]李海洋. 氧化鋁陶瓷低溫燒成與性能研究[D].華南理工大學,2017.

推薦38

作者:墨玉

總閱讀量:5894096

相關新聞:
網友評論:
0條評論/0人參與 網友評論

版權與免責聲明:

① 凡本網注明"來源:中國粉體網"的所有作品,版權均屬于中國粉體網,未經本網授權不得轉載、摘編或利用其它方式使用。已獲本網授權的作品,應在授權范圍內使用,并注明"來源:中國粉體網"。違者本網將追究相關法律責任。

② 本網凡注明"來源:xxx(非本網)"的作品,均轉載自其它媒體,轉載目的在于傳遞更多信息,并不代表本網贊同其觀點和對其真實性負責,且不承擔此類作品侵權行為的直接責任及連帶責任。如其他媒體、網站或個人從本網下載使用,必須保留本網注明的"稿件來源",并自負版權等法律責任。

③ 如涉及作品內容、版權等問題,請在作品發表之日起兩周內與本網聯系,否則視為放棄相關權利。

粉體大數據研究
  • 即時排行
  • 周排行
  • 月度排行
圖片新聞
