中國粉體網訊 橡膠工業中常用的非金屬礦物填料種類豐富，其礦物性質與作用原理因結構差異而各具特色。
一、核心礦物填料分類與特性
1.碳酸鈣（CaCO3）
礦物性質：分為重質（天然粉碎）、輕質（化學沉淀）和納米級。重鈣密度2.7-2.9g/cm³，吸油值低（20-30ml/100g）；輕鈣粒徑更細（0.5-3μm），吸油值較高（40-60ml/100g）；納米鈣粒徑＜100nm，比表面積達50-80m²/g。
作用原理：
增容降本：填充量可達50-100份，減少生膠用量。
半補強效應：輕鈣通過表面羥基與橡膠分子物理纏結，提升拉伸強度（10-15MPa）和撕裂強度（20-30kN/m）。
絕緣性：在電纜護套中降低介電損耗。
改性技術：硬脂酸或偶聯劑處理可降低表面能，使納米鈣分散性提升，補強效果接近白炭黑。
2.高嶺土（Al2Si2O5(OH)4）
礦物性質：1:1層狀硅酸鹽，密度2.6g/cm³，表面羥基豐富，等電點pH4.5，高溫煅燒后生成莫來石。
作用原理：
增強與加工改性：片狀結構阻礙裂紋擴展，提升定伸應力（10-15MPa）；表面羥基吸附硫化促進劑，縮短硫化時間。
功能性填充：在白色橡膠中替代部分鈦白粉，降低成本。納米高嶺土（粒徑＜100nm）可替代20%炭黑，使硫化膠熱穩定性提升50℃。
3.硅灰石（CaSiO3）
礦物性質：針狀晶體，長徑比10-20:1，密度2.8g/cm³，耐高溫（1540℃）。
作用原理：
增強骨架：針狀結構形成三維網絡，拉伸強度提升30%（15-20MPa），撕裂強度達35kN/m。
止滑性能：改性后在冰面摩擦因數提高40%，適用于冬季輪胎。
改性技術：硬脂酸處理使表面疏水性增強，接觸角從30°增至120°，分散性顯著改善。
4.海泡石（Mg8Si12O30(OH)4(H2O)4・8H2O）
礦物性質：纖維狀多孔結構，比表面積200-300m²/g，孔道直徑0.36×1.06nm。
作用原理：
物理纏結：纖維長度1-5μm，與橡膠分子形成“鋼筋混凝土”結構，拉伸強度提升25%（18-22MPa）。
阻燃協同：吸附阻燃劑并緩釋，使氧指數從21%提升至28%。
改性突破：硅烷偶聯劑改性后，復合材料濕抓地力提升12%，滾動阻力降低18%，符合歐盟標簽法A級標準。
5.云母（KAl2(AlSi3O10)(OH)2）
礦物性質：層狀硅酸鹽，徑厚比＞100，介電強度＞20kV/mm，耐高溫800℃。
作用原理：
耐高溫絕緣：在動力電池熱失控防護中，納米云母復合材料抗擊穿強度達25kV/mm。
氣密性提升：片狀結構阻礙氣體滲透，使輪胎內胎透氣率降低50%。
6.滑石粉（Mg3Si4O10(OH)2）
礦物性質：層狀硅酸鹽，密度2.7g/cm³，莫氏硬度1-1.5，電絕緣性優異。
作用原理：
潤滑與脫模：在模壓制品中減少粘模，提高生產效率。
耐高溫填充：在硅橡膠中提升耐溫性至250℃，用于高溫密封件。
7.硅藻土（無定形SiO2）
礦物性質：多孔結構，比表面積50-200m²/g，密度2.2g/cm³，吸附容量30-50%。
作用原理：
陶瓷化阻燃：在三元乙丙橡膠中，與玻璃粉協同形成致密陶瓷層，氧指數達32%，垂直燃燒達V-0級。
吸附緩釋：孔隙吸附阻燃劑（如籠形倍半硅氧烷），高溫下釋放形成隔離層。
改性技術：等離子體處理結合酸/堿活化，使表面硅羥基密度增加30%，提升與橡膠界面結合力。
二、作用原理與改性機制
界面結合優化：
偶聯劑（如硅烷、鈦酸酯）通過化學鍵（Si-O-Si）連接填料與橡膠，使界面結合能從5-10mJ/m2提升至50-80mJ/m2。
表面包覆（如硬脂酸）降低填料表面能，改善分散性，減少團聚體尺寸從10μm降至1μm以下。
協同增強效應：
納米填料（如納米CaCO3、高嶺土）通過小尺寸效應（粒徑＜100nm）產生量子隧穿效應，使橡膠模量提升30-50%。
多尺度復合（如石墨烯+滑石粉）形成“剛柔并濟”結構，同時提升強度約（15-20MPa）和韌性（斷裂伸長率約500-600%）。

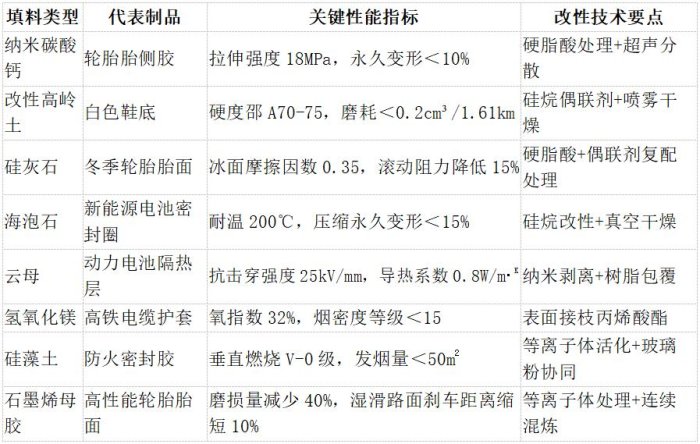

三、一些典型應用場景
四、技術趨勢
功能集成化：開發兼具增強、阻燃、導熱的多效填料（如石墨烯+礦物/石墨烯+氫氧化鋁復合體系），滿足新能源汽車對輕量化與安全性的雙重需求。
工藝綠色化：推廣等離子體改性、超臨界流體處理等低能耗技術，降低表面處理過程中的VOC排放。
原料循環化：利用煤矸石、赤泥等工業固廢制備硅灰石、高嶺土替代品，實現“以廢代礦”的可持續發展。
結語
通過合理選擇礦物填料并優化改性工藝，橡膠制品可在性能、成本與環保之間實現最佳平衡，為汽車、新能源、建筑等領域提供創新材料解決方案。
參考來源：
粉體網：高嶺土，你可能還不夠了解我!
粉體網：一文認識碳酸鈣在橡膠中的應用
專利技術：改性硅藻土陶瓷化阻燃橡膠復合材料(CN202411124516)
專利技術：石墨烯增強母膠制備方法(WO2025/012345)
Ruhida，A.R.：填料對不同填料負載下天然橡膠乳膠薄膜總蛋白含量及力學性能的影響
張振：非金屬礦物在橡膠中的應用探究
Active Minerals International LLC公司
(中國粉體網編輯整理/昧光)
注：圖片非商業用途，存在侵權告知刪除！
