手機版
關于我們
加入收藏
東南科儀
6 年
高級會員
高級會員
已認證
撥打電話
獲取底價
提交后，商家將派代表為您專人服務
東南科儀
高級會員已認證
本應用手冊闡述了如何使用梅特勒托利多HX204水分測定儀進行塑料水分含量的準確測定。

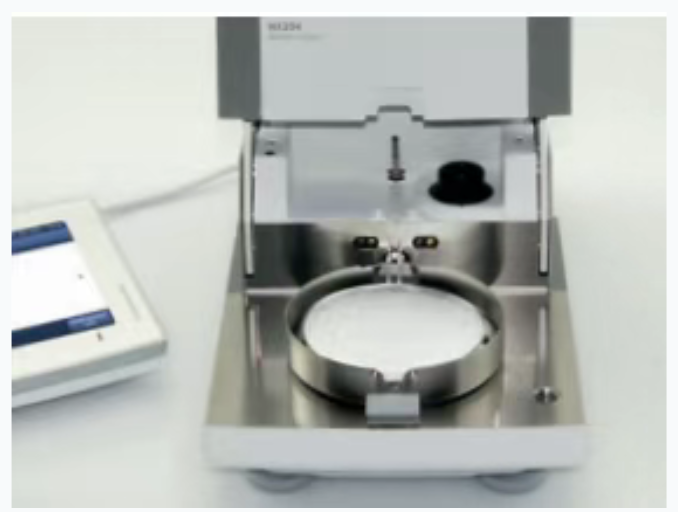

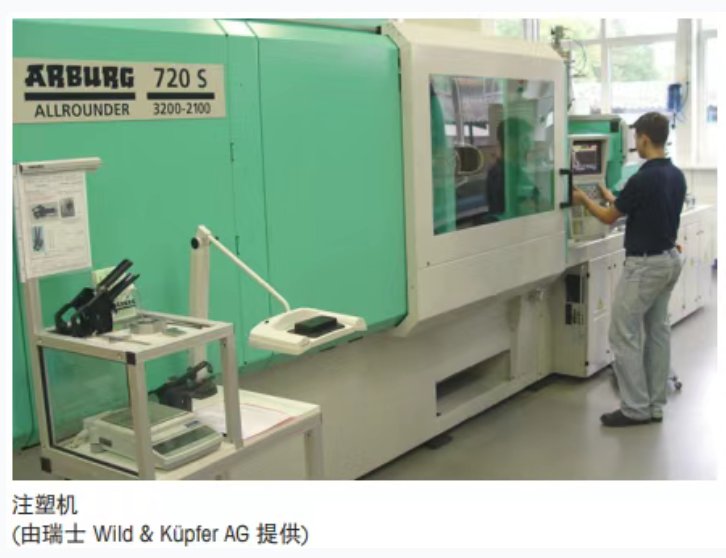

以下案例介紹了HX204是如何在注塑成型過程中進行快速、簡單且節約成本的水分測定。 塑料的水分含量 諸如聚酰胺、聚碳酸酯等樹脂的水分含量是影響加工工藝、產品外觀和產品特性的重要因素，使用水分過多的塑料粒子進行注塑成型，會導致加工工藝問題，并降低最終的成品質量。眾所周知，比較典型的質量問題是：開裂、反光及機械性能降低，如抗沖擊強度和抗拉強度等。 許多塑料產品易于在運輸和存儲過程中吸收水分。因此，水分含量的控制對確保生產高質量產品是至關重要的。 HX204可提供精確測定結果 行業的參考方法是使用卡爾費休水分儀，這是測定樣品水分含量的通用滴定方法，但這種方法需要具備良好的實驗室儀器和訓練有素的操作人員，才能獲得準確、可靠的測定結果。 相反，使用HX204可使您無需精密設備或昂貴試劑就能獲得相同的測定結果。 聚酰胺6的水分測定 聚酰胺6(PA6) 樹脂的制造商建議加工工藝中的水分含量不超過0.2%。但是，樹脂卻可在24小時內(溫度23?C)吸收2.3%的水分含量飽和。 干燥前對塑料粒子進行水分測定，有益于優化注塑成型的干燥時間，例如：4小時的干燥時間降低為1小時，從而節省大量的能耗成本。 此外，質量體系(如：ISO9001)通常要求定期測定塑料粒子的水分含量，以確保干燥機正常工作。最后，注塑前測定每批塑料粒子的水分含量，最大限度的延長機器使用壽命。 材料和方法 ▼ METTLER TOLEDO 梅特勒-托利多HX204鹵素水分測定儀 PA6塑料粒子: Schulamid?6 MV,A,Schulman Inc.

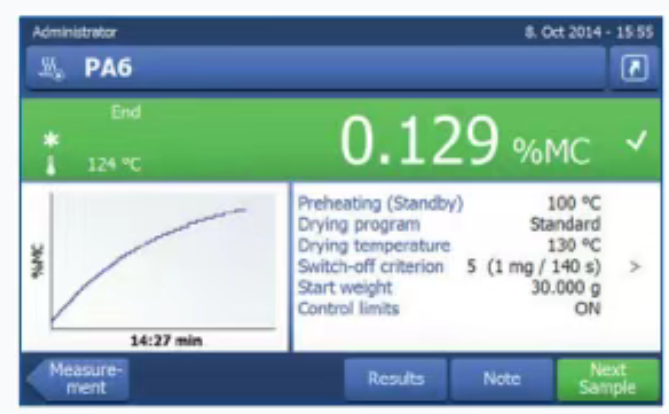

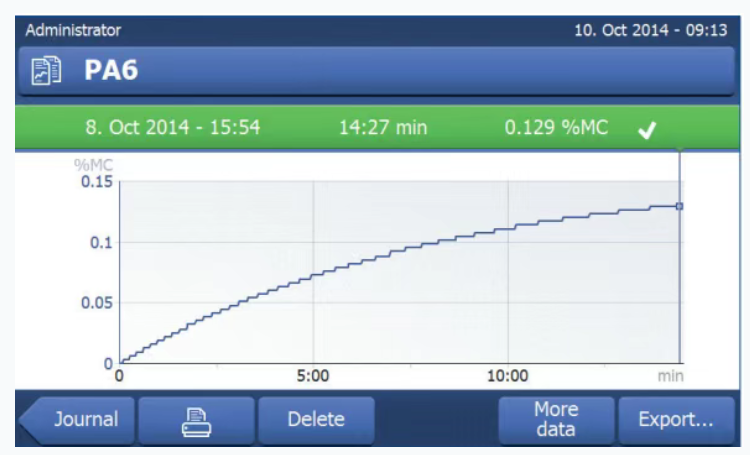

如何使用HX204進行水分測定 1. 點擊PA6方法的快捷鍵 ? 分辨率：高 ? 待機溫度：100°C ? 升溫程序：標準； -SOC-延遲：5min -干燥溫度：130° 2. 樣品盤去皮，加入約30g塑料粒子。 3. 點擊"開始干燥"開始水分測定。 4. 結果顯示塑料粒子的水分含量結果。 結果 使用HX204測定PA6塑料粒子的水分含量結果為0.129%，符合加工工藝中建議的最大極限值0.2%， 因此，無需再對塑料粒子進行干燥，即可啟動注塑工藝。

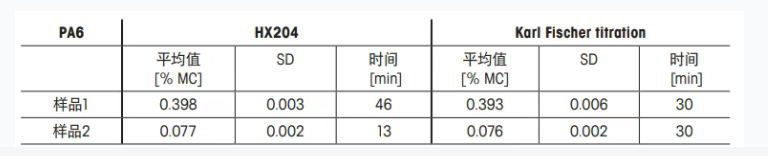

HX204與卡爾費休水分儀的交叉驗證 ▼ METTLER TOLEDO 為了證明HX204結果的精確性，我們對具有2種不同水分含量的PA6進行了相關性研究。并且，還將結果與參考方法卡爾費休滴定法進行了比較分析。 研究表明，相對于卡爾費休水分儀，HX204對這2種樣品都取得了重復性較好的測定結果。 表1 分別使用HX204 (6次測定)和卡爾費休水分儀(6次測定)進行水分含量測定MC＝水分含量，SD＝標準偏差） 結果 HX204提供了一種快速、簡單的水分測定過程，具有準確、可靠的測定性能，且無需化學試劑或專業實驗室人員。所有這些特性，再加上簡易的使用方法，為注塑公司提供了快速、簡單測定注塑前水分含量的完美解決方案。
相關產品
更多
相關文章
更多
技術文章
2025-10-22技術文章
2025-10-22技術文章
2025-10-20技術文章
2025-10-17
虛擬號將在 秒后失效
使用微信掃碼撥號
