亚洲精品丰满无码精品,国产无遮挡在线免费视频,久久久久成人精品无码视频

【應用】生物醫學包埋新選擇——使用步琦微膠囊造粒儀B-390/B-395Pro制備硫酸鹽纖維素微膠囊體

步琦 2025-08-20 | 閱讀：428

手機掃碼查看

使用步琦微膠囊造粒儀

制備硫酸鹽纖維素微膠囊體

包埋應用

”

簡介

硫酸纖維素是一種生物相容性酯類物質，其微膠囊的制備是通過將聚合物溶液滴入含有合成聚陽離子型聚二烯丙基二甲基氯化銨（合成聚陽離子型聚DADMAC）的固定液中獲得的。兩種帶相反電荷的聚合物在界面處發生快速靜電相互作用，最終通過一步法形成機械穩定性強的水凝膠膜。由于磺酸基團間的強相互作用，這些微膠囊具有優異的機械性能，且不會引發免疫反應。此外，該膜結構均一、孔徑分布窄，且孔徑大小可預先設定。

該技術主要用于封裝動物細胞和干細胞，應用于醫療和生物技術領域，并已進入臨床試驗階段，用于人體內細胞移植以治療多種疾病。它也可用于封裝活性藥物成分（API）。

研究目標：旨在利用一步法工藝生產纖維素硫酸鈉-聚二甲基二烯丙基氯化銨（cellulose sulphate-polyDADMAC）微膠囊，以區別于其他需要多步操作的細胞封裝工藝（如海藻酸鹽-聚-L-賴氨酸工藝）

儀器和實驗材料

儀器：微膠囊造粒儀 Encapsulator B-390/B-395 Pro
配置：單流體噴嘴系統— 300 μm 單噴嘴
進樣方式：注射泵/氣壓系統
均質攪拌機
聚合物：2% （w/v）硫酸纖維素（Biorefinary，德國）
固定液：4% PolyDADMAC (分子量 35 kDa) （Biorefinary，德國）
去離子水

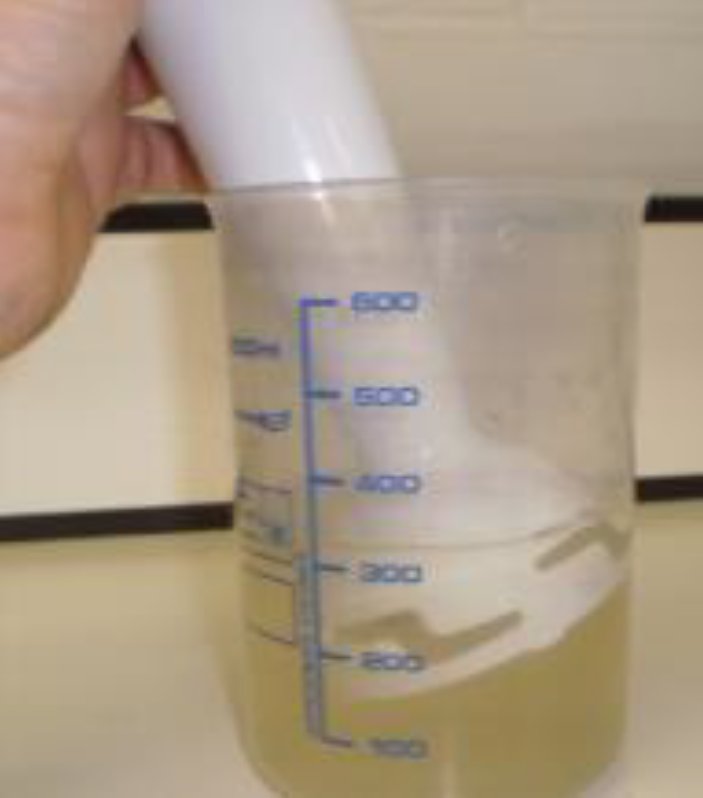

▲ 圖1:準備聚合物

實驗流程和參數

從微膠囊造粒儀上拆除預過濾器。

將 2g 纖維素硫酸鈉溶于 100mL 水中。使用攪拌器將其完全溶解（如圖1）。靜置溶液直至澄清且內部氣泡完全釋放。氣泡可以通過置于超聲波浴中或抽真空來加速去除。

將 8g 聚 DADMAC（分子量35 kDa）加入 200mL 水中，攪拌至完全溶解。

要包埋的材料需在纖維素硫酸鈉混合后加入溶液中。在膠囊生產過程中，這些材料被包裹在纖維素硫酸鈉內芯中，而內芯則被聚 DADMAC 膜完全包裹。

取用 20mL 纖維素硫酸鈉溶液。待形成穩定的連串液滴后開始滴入固化液（聚DADMAC）進行生產（硬化），使用靜電荷分散液滴并防止碰撞。當纖維素硫酸鈉液滴落在固化液中后，讓其硬化至少 30 分鐘（硬化計時起點 T=0：當最后一滴液滴落入固化液的時刻）。用大量的水清洗膠囊，以去除顆粒周圍可能存在的任何未反應的聚 DADMAC。

實驗參數
流速		8mL/min
頻率		400 – 600Hz
壓力		0.5bar
振幅		5
電荷		>1000V

實驗結果

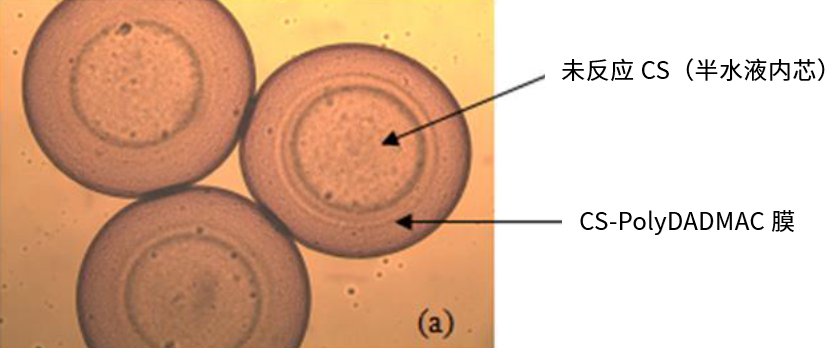

▲ 圖2:將纖維素硫酸鈉液滴滴入聚DADMAC溶液中制備的硫酸纖維素聚DADMAC半水液芯微膠囊。

樣品量		20ml
產率		>99%
形態		球形
尺寸		745μm
標準偏差		±2.3%

實驗結論

步琦微膠囊造粒儀 B-390 和 B-395 Pro 能夠在單步工藝中生產球形硫酸纖維素-聚 DADMAC 微膠囊，所生產的顆粒具有極窄的尺寸分布。這些膠囊也可以使用 B-395 Pro 的反應容器在無菌條件下生產，用于生物醫學應用的動物和干細胞的包埋。

許多研究表明，與藻酸鹽-聚L -賴氨酸膠囊系統相比，這些類型的膠囊系統功能更好，因為它們不會引發免疫反應，并且形成更穩定的結構。

微膠囊造粒儀可以使用不同尺寸的噴嘴，硫酸纖維素膠囊尺寸可選擇在 400 - 2500 μm 范圍內，膠囊尺寸也可以通過使用不同分子量的聚 DADMAC 來改變。

參考文獻

Dautzenberg, H. et al. (1999). Development of cellulose sulphate-based polyelectrolyte complex microcapsules for medical applications, P. 46-63. In D. Hunkeler, et al., (Ed). Bioartifical Organs II: Technology, Medicine and Materials. New York Acad Sciences, New York (1999).
