黑人溺人妻木下凛子中文字幕-久久,人妻一区二区三区-国产精品100000熟女乱伦-久久精品国产一区二区精品

在"雙碳"戰(zhàn)略目標(biāo)引領(lǐng)和產(chǎn)業(yè)升級(jí)需求的雙重驅(qū)動(dòng)下，我國(guó)氧化鋁行業(yè)正處于從"規(guī)模擴(kuò)張"向"質(zhì)量提升"轉(zhuǎn)型的關(guān)鍵時(shí)期。氧化鋁作為鋁工業(yè)的核心原料和重要的戰(zhàn)略性礦產(chǎn)資源，不僅承擔(dān)著支撐電解鋁生產(chǎn)的基礎(chǔ)功能，更在新能源材料、高端陶瓷、催化環(huán)保等新興領(lǐng)域的深度融合中展現(xiàn)出廣闊的應(yīng)用前景。在這一過程中，氧化鋁材料的比表面積和孔徑結(jié)構(gòu)作為關(guān)鍵物理參數(shù)，直接影響其吸附性能、催化活性及力學(xué)特性，因此建立準(zhǔn)確、可靠的表征方法具有重要意義。

01氧化鋁材料概述

氧化鋁（Al?O?），俗稱“鋁氧”，是一種重要的無機(jī)功能材料，具有多種同質(zhì)異晶體結(jié)構(gòu)。目前已發(fā)現(xiàn)氧化鋁有10多種晶型，其中最常見的包括α-Al?O?、β-Al?O?和γ-Al?O?。α-Al?O?是熱力學(xué)最穩(wěn)定的晶型，在1300℃以上高溫環(huán)境下，其他晶型會(huì)不可逆地轉(zhuǎn)變?yōu)棣料郲1]。工業(yè)上氧化鋁主要通過拜耳法生產(chǎn)，其產(chǎn)量約占全球總產(chǎn)量的95%。不同晶型的氧化鋁具有顯著不同的性質(zhì)和應(yīng)用領(lǐng)域。α-Al?O?具有結(jié)構(gòu)致密、硬度高、熱穩(wěn)定性好等特點(diǎn)，主要用于耐火材料、研磨材料、高級(jí)陶瓷等領(lǐng)域；而γ-Al?O?則因其多孔性、高比表面積和豐富的表面酸性位點(diǎn)，被廣泛用作催化劑載體和吸附劑。

02氧化鋁材料比表面積與孔徑結(jié)構(gòu)表征方法

2.1 標(biāo)準(zhǔn)依據(jù)與測(cè)試原理

根據(jù) GB/T 24487-2022《氧化鋁》及 GB/T 6609.35-2009《氧化鋁化學(xué)分析方法和物理性能測(cè)定方法 第 35 部分：比表面積的測(cè)定 氮吸附法》，氮吸附法是當(dāng)前氧化鋁比表面積測(cè)定的主流方法，同時(shí)該方法也可用于氧化鋁的孔徑結(jié)構(gòu)分析。

2.2 樣品預(yù)處理（脫氣）

脫氣是氮吸附測(cè)試前至關(guān)重要的步驟，目的是去除樣品表面吸附的水分、油污及其他雜質(zhì)，確保測(cè)試過程中只有氮?dú)夥肿釉跇悠繁砻嫖剑瑥亩@得準(zhǔn)確的比表面積和孔徑數(shù)據(jù)。若脫氣不徹底，殘留雜質(zhì)會(huì)占據(jù)樣品表面的吸附位點(diǎn)，導(dǎo)致測(cè)得的比表面積偏小。不同類型氧化鋁的脫氣溫度和時(shí)間存在顯著差異：

（1）高純 α-Al?O?化學(xué)性質(zhì)穩(wěn)定，比表面積較低，對(duì)脫氣溫度的要求相對(duì)寬松，可根據(jù)實(shí)際情況選擇 120-300℃的脫氣溫度，脫氣時(shí)間為 2-6 小時(shí)。

（2）對(duì)于活性氧化鋁（如 γ-Al?O?、η-Al?O?），其表面存在大量羥基（-OH），過高的脫氣溫度會(huì)導(dǎo)致表面羥基脫水，引發(fā)樣品燒結(jié)或晶型轉(zhuǎn)變（如從 γ-Al?O?向 α-Al?O?轉(zhuǎn)變），造成孔結(jié)構(gòu)坍塌，比表面積急劇下降。因此，活性氧化鋁的安全脫氣溫度通常控制在 200-300℃，脫氣時(shí)間一般為 4-5 小時(shí)。

（3）若對(duì)氧化鋁材料的結(jié)構(gòu)特性不明確，可通過熱重分析（TGA）獲取樣品的熱失重曲線，根據(jù)曲線確定合適的脫氣溫度，避免因溫度選擇不當(dāng)對(duì)樣品造成破壞或影響測(cè)試結(jié)果準(zhǔn)確性。

03高純?chǔ)?Al2O3比表面積表征

高純?chǔ)?Al?O?具有晶體結(jié)構(gòu)穩(wěn)定、粒度分布均勻、化學(xué)純度高等特點(diǎn)，但其比表面積通常較低（一般小于10 m2/g）。這一特性使其不適合直接作為催化劑使用，但卻使其在耐火材料、電子陶瓷、精密拋光等對(duì)熱穩(wěn)定性和機(jī)械強(qiáng)度要求較高的領(lǐng)域具有獨(dú)特優(yōu)勢(shì)。近年來，隨著新能源產(chǎn)業(yè)的發(fā)展，高純?chǔ)?Al?O?在鋰電池隔膜涂層、固體氧化物燃料電池電解質(zhì)等高端領(lǐng)域的應(yīng)用也日益廣泛。

以下是采用國(guó)儀量子Climber60系列比表面積及孔徑分析儀對(duì)2種高純Al2O3進(jìn)行比表面積測(cè)定案例。如圖2和圖3所示，通過BET方程可得出高純氧化鋁A#和氧化鋁B#的比表面積分別為4.34 m2/g和7.11 m2/g，兩種Al?O?的比表面積均較低，符合高純Al?O?的結(jié)構(gòu)特性。值得注意的是，對(duì)于此類低比表面積材料，測(cè)試過程中的樣品準(zhǔn)備和儀器精度尤為關(guān)鍵。建議樣品量建議不少于1g，并在脫氣后迅速進(jìn)行測(cè)試，以減少空氣中水分的再吸附對(duì)結(jié)果的影響。

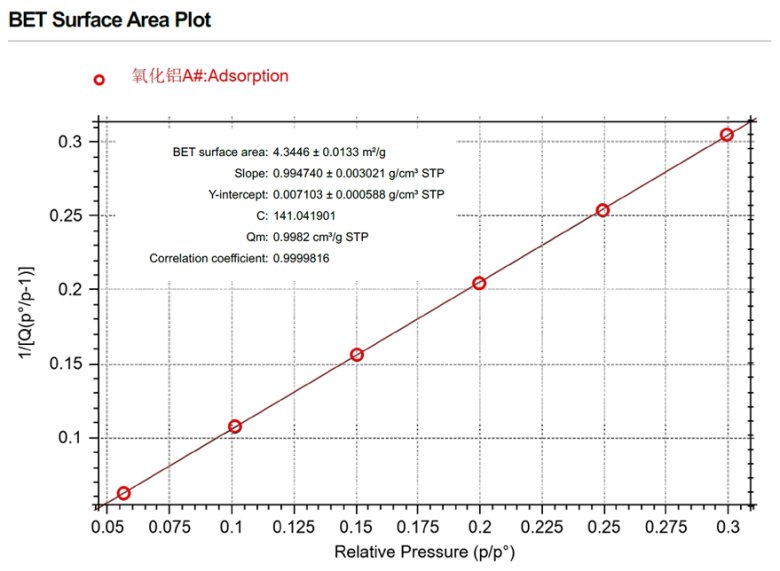

圖2 高純氧化鋁A#-比表面積測(cè)試結(jié)果

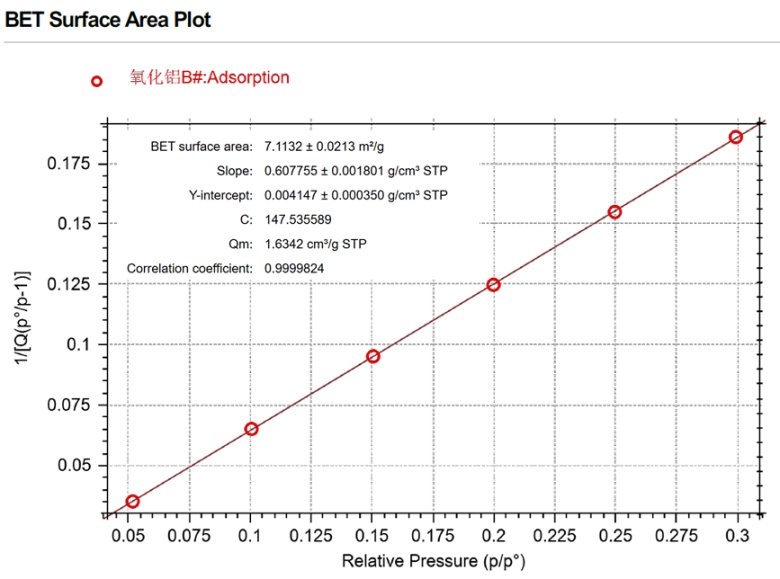

圖3 高純氧化鋁B#-比表面積測(cè)試結(jié)果

高純 α-Al?O?的低比表面積是其在耐高溫、精密拋光等領(lǐng)域應(yīng)用的關(guān)鍵特性，準(zhǔn)確測(cè)定其比表面積對(duì)于控制產(chǎn)品質(zhì)量、優(yōu)化生產(chǎn)工藝具有重要意義。實(shí)際生產(chǎn)中，需根據(jù)產(chǎn)品的應(yīng)用需求，合理控制 α-Al?O?的粒度和比表面積，以確保產(chǎn)品性能達(dá)標(biāo)。

04活性氧化鋁比表面積和孔徑分布表征

活性氧化鋁通常指具有高比表面積和豐富孔結(jié)構(gòu)的γ-Al?O?及其相關(guān)變體，是石油化工、環(huán)境保護(hù)等領(lǐng)域中最重要的催化劑載體之一。其性能在很大程度上取決于合成方法，常見的制備方法包括沉淀法、溶膠-凝膠法、水熱法等[2]。不同方法制備的活性氧化鋁在比表面積、孔體積、孔徑分布以及表面酸性等方面存在顯著差異，因此需要系統(tǒng)的表征來指導(dǎo)材料設(shè)計(jì)與應(yīng)用。以下選取了兩種不同制備工藝的活性氧化鋁樣品（記為 1#、2#），采用國(guó)儀量子Climber60系列比表面積及孔徑分析儀對(duì)其進(jìn)行分析。

比表面積分析：如圖4和圖5所示，1#樣品的比表面積為139.52 m2/g，2#樣品為231.02 m2/g，差異主要源于合成過程中孔徑控制策略的不同。

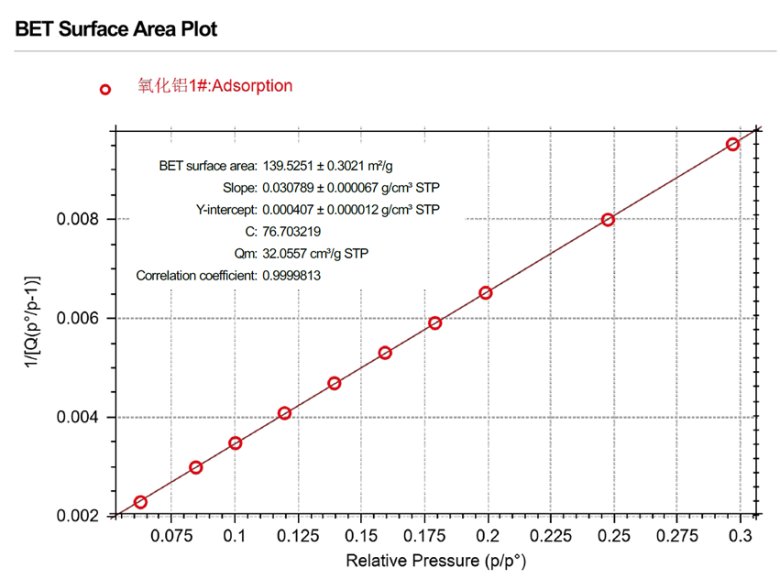

圖4 活性氧化鋁1#-比表面積測(cè)試結(jié)果

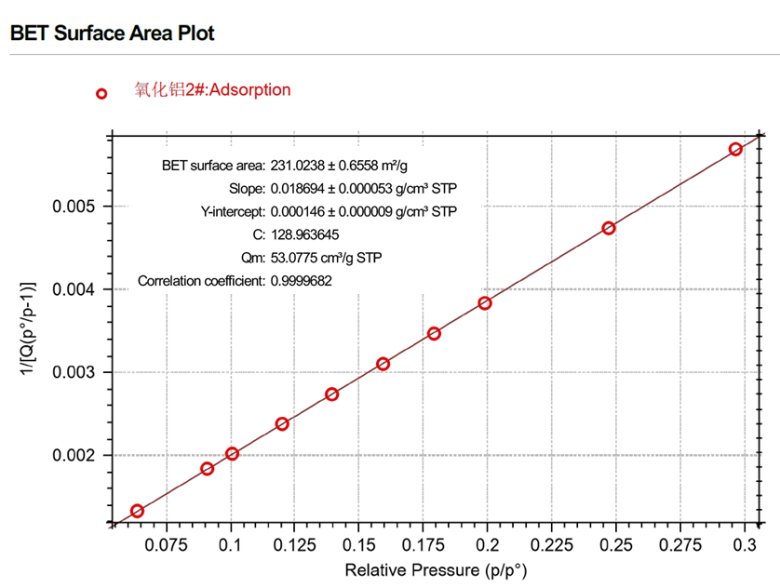

圖5 活性氧化鋁2#-比表面積測(cè)試結(jié)果

等溫線分析：如圖6和圖7所示，兩種活性氧化鋁樣品均呈現(xiàn)典型的IV型等溫線，說明材料以介孔結(jié)構(gòu)為主。在相對(duì)壓力（P/P?）0.4-0.9范圍內(nèi)出現(xiàn)的明顯回滯環(huán)，表明材料中存在明顯的毛細(xì)凝聚現(xiàn)象。

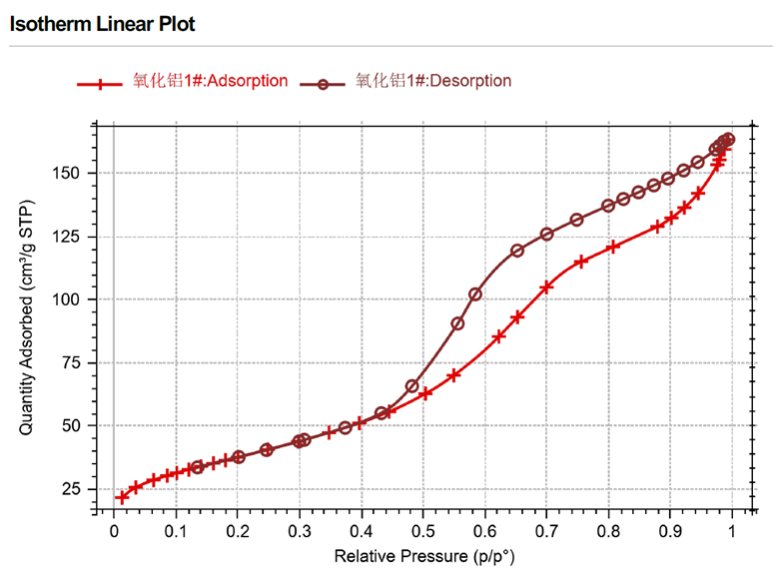

圖6 活性氧化鋁1#的 N2-吸脫附等溫線

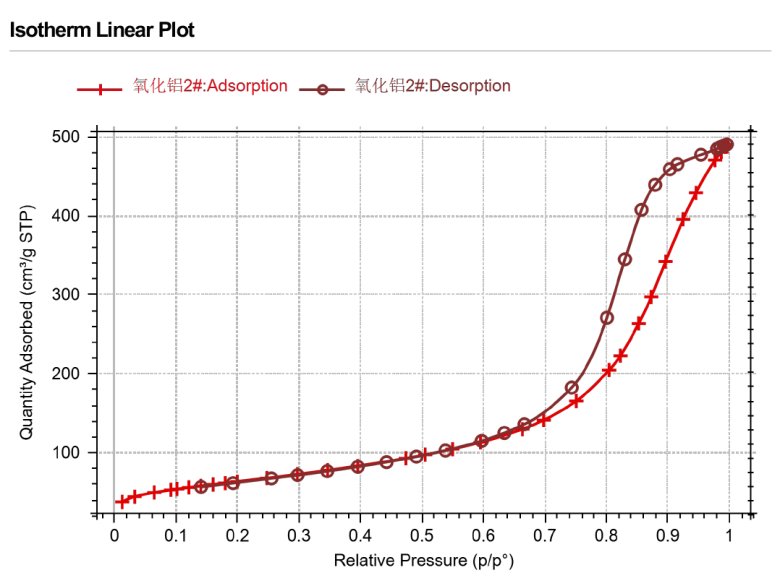

圖7 活性氧化鋁2#的 N2-吸脫附等溫線

孔徑分布分析：如圖8和圖9所示， 1#樣品的最可幾孔徑為5.76nm，2#樣品為13.41 nm。進(jìn)一步分析回滯環(huán)形狀發(fā)現(xiàn)，1#樣品的回滯環(huán)更接近H2型，暗示其孔道結(jié)構(gòu)可能存在"墨水瓶"型孔；而2#樣品的回滯環(huán)近似H1型，表明其可能存在較為均勻的圓柱形孔道。

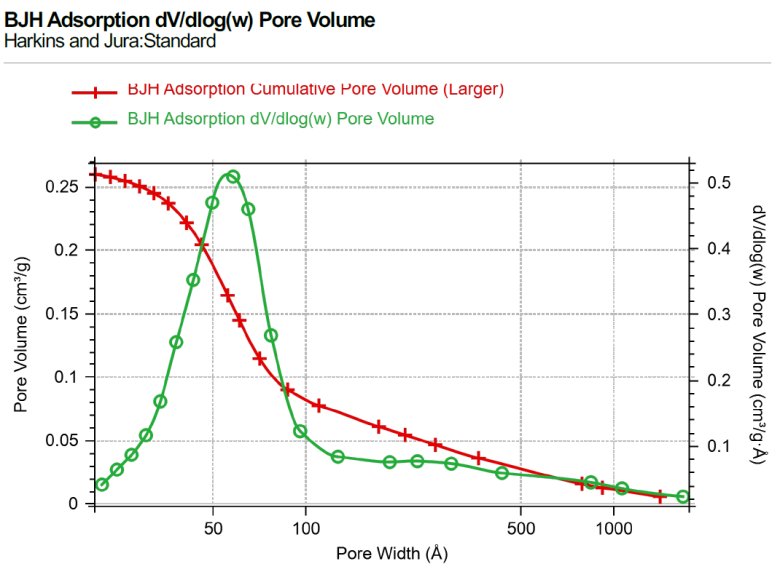

圖8 活性氧化鋁1#的BJH-吸附孔徑分布圖

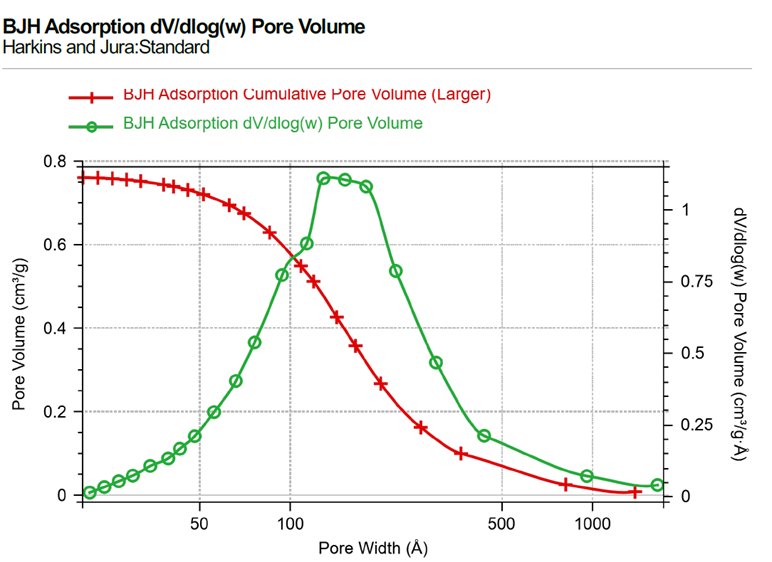

圖9 活性氧化鋁2#的BJH-吸附孔徑分布圖

活性氧化鋁的比表面積和孔徑結(jié)構(gòu)是決定其吸附和催化性能的核心參數(shù)，在實(shí)際應(yīng)用中，需根據(jù)具體的工藝需求選擇合適的活性氧化鋁材料。例如，在廢氣處理中，對(duì)于小分子污染物的吸附，可選擇比表面積大、孔徑較小的活性氧化鋁；而在催化反應(yīng)中，若反應(yīng)物分子較大，則需要選擇孔徑較大的活性氧化鋁作為載體，以提高反應(yīng)物分子在催化劑內(nèi)部的擴(kuò)散速率。

參考文獻(xiàn)

[1] 武鼎銘,王蕾,申俊.氧化鋁α相變影響因素探析[J].物理化學(xué)進(jìn)展, 2022, 11(1):7.DOI:10.12677/JAPC.2022.111003.

[2] 李翔.新型孔結(jié)構(gòu)氧化鋁的合成與催化性能研究[J].中國(guó)石油大學(xué)（華東）, 2013.

05國(guó)儀量子Climber60系列比表面積及孔徑分析儀產(chǎn)品介紹

Climber 比表面積及孔徑分析儀采用靜態(tài)容量法原理，可對(duì)材料的比表面積、孔徑分布和孔體積等參數(shù)進(jìn)行精準(zhǔn)表征，適用于電池、陶瓷、催化、環(huán)保、醫(yī)藥等行業(yè)的材料研究及產(chǎn)品質(zhì)檢。配套 Climber 控制及分析軟件，能夠?qū)崿F(xiàn)自動(dòng)化數(shù)據(jù)采集、處理和分析，提供用戶友好界面，使得操作更加簡(jiǎn)便。比表面積分析范圍：0.0005 m/g及以上比表面積分析；孔徑分析范圍：0.35~500 nm。

產(chǎn)品特點(diǎn)：

• 高通量快速測(cè)試

精巧高通量氣路設(shè)計(jì)結(jié)合智能精準(zhǔn)控氣程序，極大提升測(cè)試效率，6個(gè)樣品五點(diǎn)BET測(cè)試可在20 min內(nèi)完成。

• 管路系統(tǒng)

集裝式管路精密設(shè)計(jì)最大限度減小歧管死體積，可長(zhǎng)時(shí)間維持高真空度；采用低功耗電磁閥系統(tǒng)和傳感器系統(tǒng)，保證內(nèi)部系統(tǒng)溫度穩(wěn)定。

• 空氣隔離塞

使用空氣隔離塞可將預(yù)處理后的樣品在隔絕空氣的狀態(tài)下轉(zhuǎn)移至分析口，防止空氣敏感樣品受空氣污染。

• 智能六站獨(dú)立預(yù)處理機(jī)

6個(gè)獨(dú)立脫氣站可同時(shí)進(jìn)行不同溫度的樣品處理；全自動(dòng)軟件操作，實(shí)時(shí)顯示各站脫氣進(jìn)度，可預(yù)約預(yù)處理開始時(shí)間，合理安排實(shí)驗(yàn)進(jìn)程。

• 防樣品抽飛

比例閥可控，抽速靈活調(diào)節(jié)，多級(jí)抽真空流程有效防止樣品抽飛。

如您有采購(gòu)需求

歡迎聯(lián)系我們！
