原位電擊穿實驗平臺的構建與實時觀測

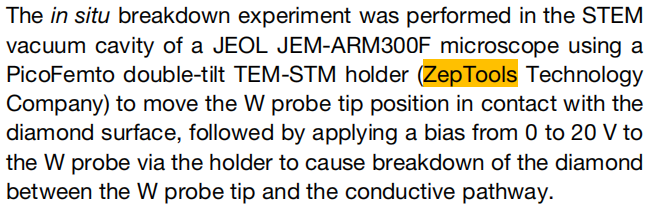

研究團隊基于澤攸科技提供的原位雙傾探針桿，在球差校正掃描透射電鏡中構建了可控高電場加載系統。通過聚焦離子束在單晶金剛石中刻蝕溝槽并沉積Pt導電通路，精確限定擊穿區域；隨后利用該樣品桿精準操控鎢探針與金剛石表面接觸，并施加0–20 V階梯偏壓，成功實現了電擊穿過程的實時、原位觀測。該平臺不僅避免了機械壓力對晶格的干擾，還實現了納秒級電流響應與結構演變的同步捕捉，為揭示金剛石失效機制提供了關鍵實驗基礎。

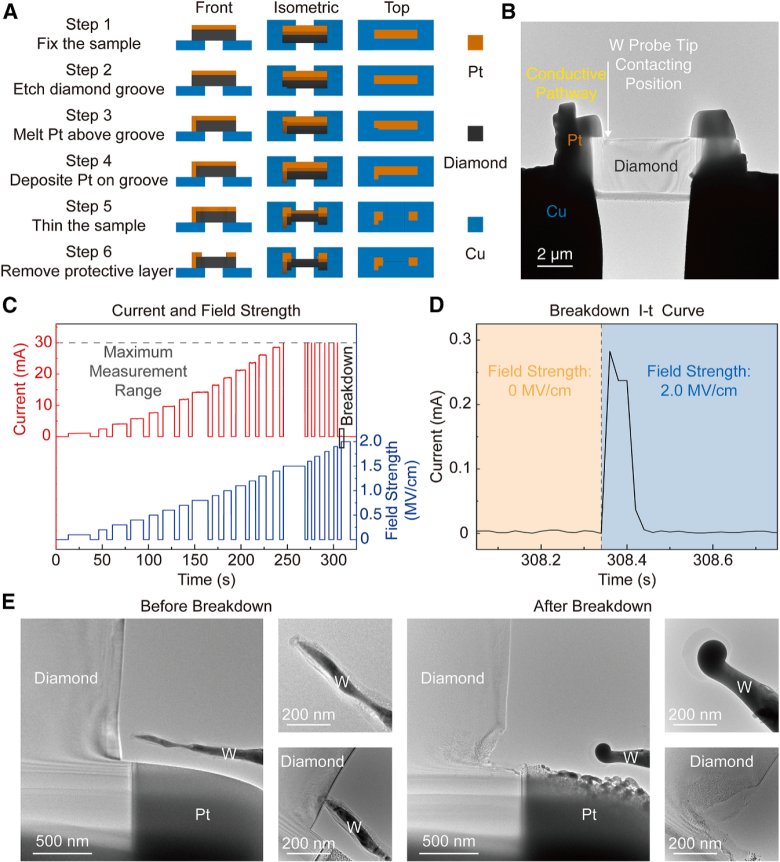

圖1 金剛石擊穿實驗的樣品制備與原位實驗流程

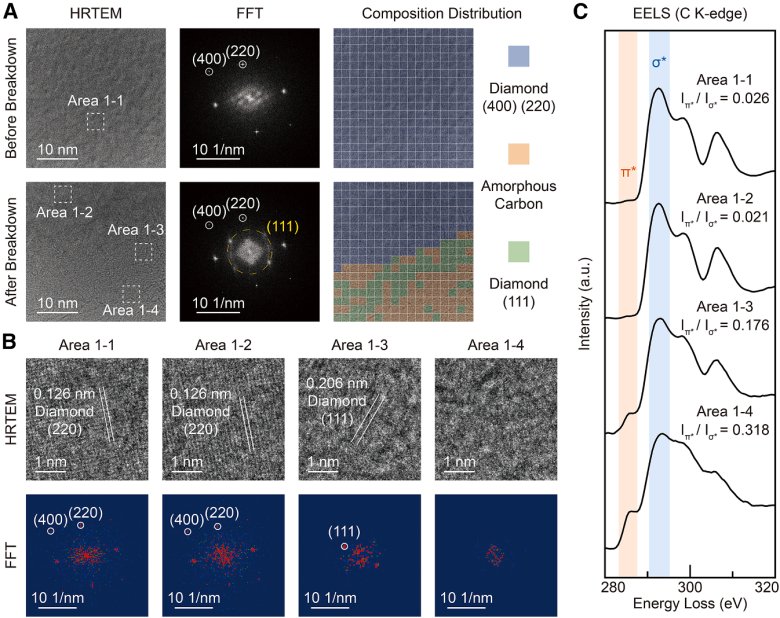

圖2 (100)和(110)晶面金剛石襯底的原位擊穿實驗結果

（111）晶面優先失效的應力驅動機制

通過幾何相位分析對擊穿前后區域的應力分布進行定量解析，研究發現：在（111）取向金剛石中，平行于晶面的應力（σ_yy,Relative）首先引發晶面間距偏移，隨后垂直方向應力（σ_xx,Relative）進一步破壞面內周期性，最終導致晶格崩塌并轉變?yōu)榉蔷肌韶萍荚浑p傾探針桿在此過程中確保了電場施加的穩定性與探針定位的納米級精度，使得高分辨TEM圖像能夠清晰捕捉從晶格畸變到非晶化演化的全過程，首次從實驗上證實了電-熱耦合下（111）面的結構脆弱性源于各向異性應力演化。

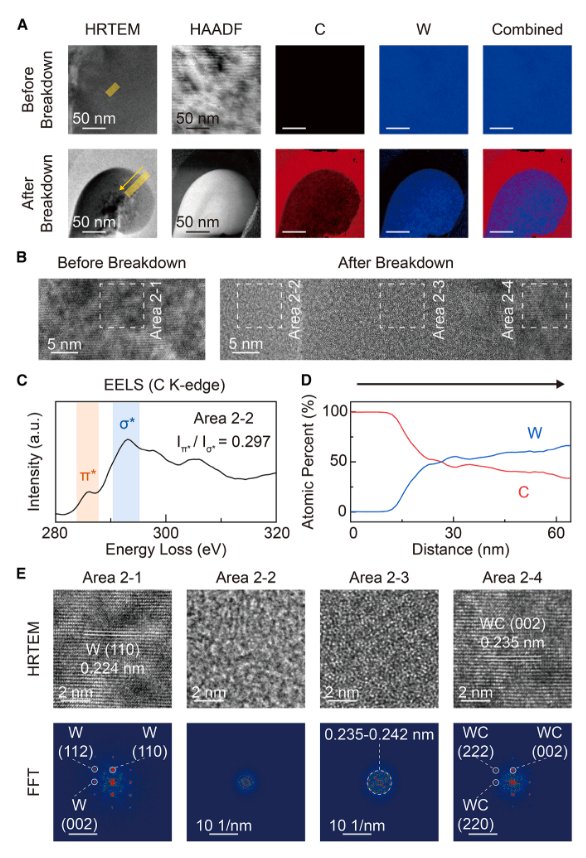

圖3 擊穿前后探針的成分與結構表征

晶向依賴的熱穩定性差異與非石墨化轉變路徑

對（100）、（110）和（111）三種晶面的對比實驗表明，擊穿后僅（111）區域顯著劣化，而（100）和（110）面在更高場強下仍保持結構完整性。電子能量損失譜（EELS）顯示，所有擊穿產物的π*/σ強度比均低于1:3，證實金剛石*直接轉變?yōu)榉蔷级鞘韶萍继峁┑母叻€(wěn)定性電學-力學耦合環境，使得研究團隊能排除雜質與缺陷干擾，明確將失效行為歸因于本征晶向效應，顛覆了傳統認為高溫下金剛石必然石墨化的認知。

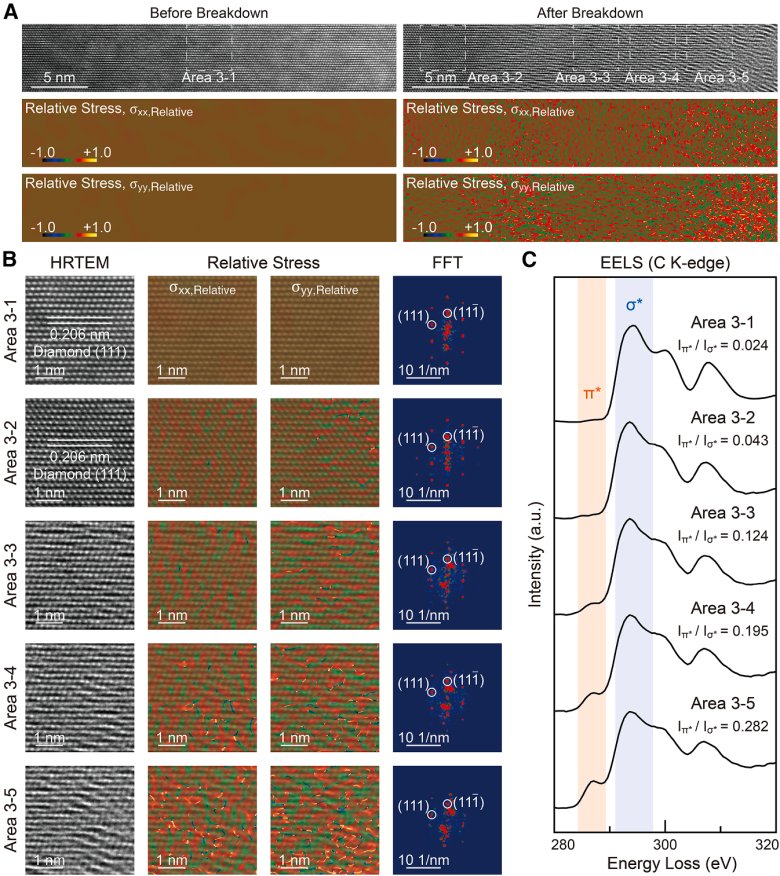

圖4 (111)晶面金剛石襯底的原位擊穿實驗結果

分子動力學模擬驗證與熱失控機制統一

結合實驗結果，團隊開展分子動力學（MD）模擬，發現（111）面在2400 K以上即發生層狀剝離，而（110）和（100）面可耐受至3800 K。模擬揭示的各向異性熱失穩路徑與原位實驗觀測高度一致——瞬時焦耳熱引發熱失控，但電場誘導的局部升溫與晶格取向共同決定了失效起始位置。該“實驗-模擬”閉環驗證不僅闡明了金剛石電擊穿的本質是應力-熱協同驅動的非晶化，也為高可靠性器件的晶向選擇（如優先采用（110）取向）提供了理論依據。

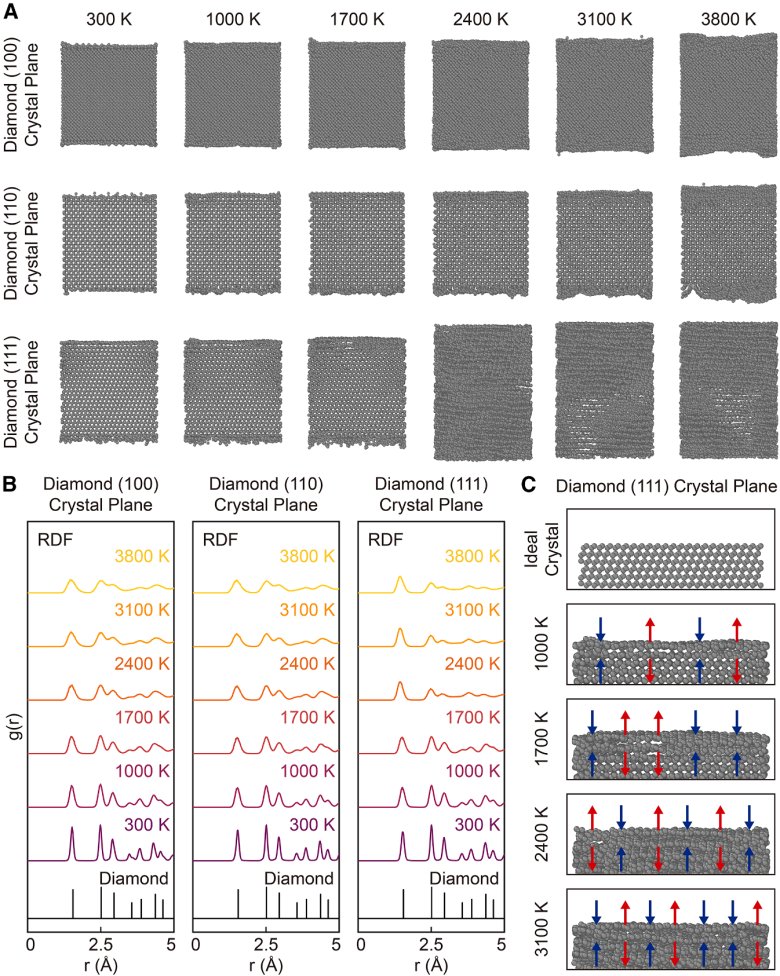

圖5 金剛石(100)、(110)和(111)暴露表面的熱穩定性分子動力學模擬

澤攸科技作為中國本土的高端精密儀器公司，是原位電子顯微鏡表征解決方案的一流供應商，推出的PicoFemto系列的原位透射電子顯微鏡表征解決方案，陸續為國內外用戶的重磅研究成果提供了技術支持。下圖為該研究成果中用到的澤攸科技原位TEM產品：

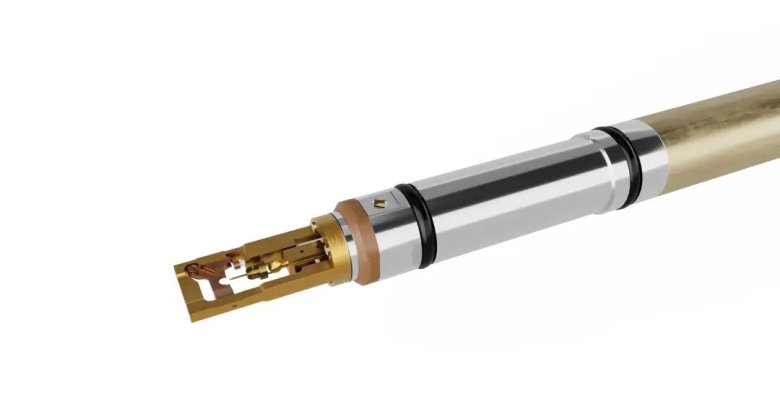

JEOL雙傾探針桿
