在探索微觀世界的征程中，無論是觀察還是“雕刻”，我們始終面臨著一個根本性的物理限制——衍射極限。這個源于波的衍射天性的限制，如同一個無形的屏障，決定了我們能看清多小的物體，能加工多精細的結構。然而科學的魅力恰在于不斷挑戰并突破極限，本文將從物理直覺出發，深入淺出地探討衍射極限的本質，比較光學與電子束在此限制下的表現，并最終延伸至激動人心的超分辨率技術。

衍射極限：看得見的“模糊”邊界

想象一下，你試圖用一個水波去探測水中的一根細柱子。如果柱子比波長寬得多，波浪會在柱子后方形成清晰的影子，你可以輕易判斷柱子的存在和位置。但如果柱子變得非常細，甚至比水波的波長還要窄，那么波浪將不再形成清晰的影子，而是會“繞過”柱子繼續傳播，仿佛柱子不存在一樣。這個現象就是衍射。

同樣，光作為一種電磁波，在通過透鏡（例如顯微鏡的物鏡）匯聚成像時，也會發生衍射。一個理想的點光源，經過完美的光學系統后，并不會形成一個無限小的亮點，而是一個中心亮、周圍環繞著明暗交替同心圓環的圖案，這個圖案被稱為艾里斑。 這個光斑的大小，直接決定了光學系統的分辨能力。

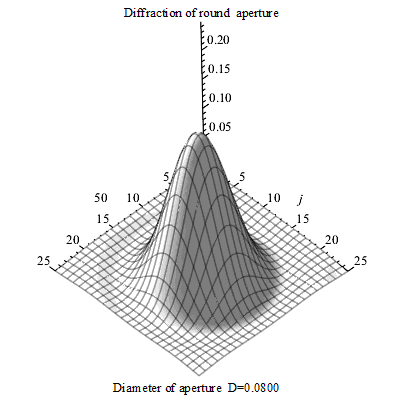

圖 艾里斑隨圓孔直徑的變化3D圖

物理直覺：你可以將透鏡想象成一個光的“閘門”。光波通過這個有限大小的閘門時，其傳播方向會發生一定程度的彌散，無法被完美地聚焦到一點。這個“閘門”開得越大（即數值孔徑NA越大），或者通過的波的“個頭”越?。床ㄩLλ越短），衍射效應就越不明顯，聚焦的光斑也就越小。

19世紀的物理學家恩斯特·阿貝（Ernst Abbe）將此規律量化，提出了著名的阿貝衍射極限公式：

d=λ/(2n*sinθ)=λ/(2*NA)

其中：

d 是系統能分辨的兩個點之間的最小距離，即分辨率。

λ 是所用波的波長。

n 是介質的折射率。

θ 是透鏡收光錐角的半角。

NA=n*sinθ 是數值孔徑，表征了透鏡匯聚光線的能力。

這個公式直觀地告訴我們，要想看得更清楚（d更?。?，只有兩條路可走：要么縮短波長λ，要么增大數值孔徑NA。 然而，對于傳統光學顯微鏡，可見光的波長范圍約為400-700納米，而NA值受限于材料和物理尺寸，通常最大也就在1.4左右。這使得傳統光學顯微鏡的分辨率極限被“鎖死”在200納米左右，對于更小的病毒、蛋白質分子或芯片上的納米結構便無能為力。

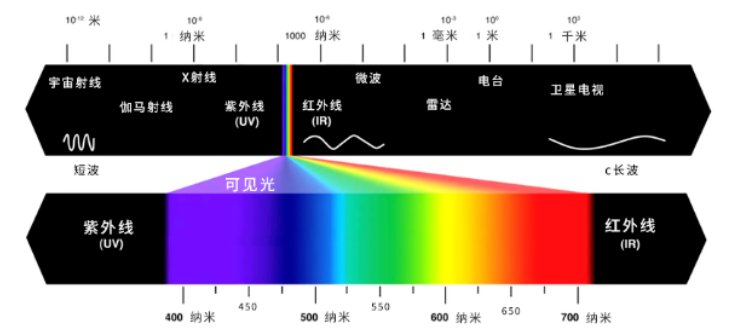

圖 電磁波譜·光譜

從光子到電子：一場分辨率的革命

既然光的波長限制了我們前進的腳步，科學家們便將目光投向了擁有更短波長的粒子——電子。根據路易·德布羅意于1924年提出的物質波理論，運動的粒子也具有波動性，其波長（德布羅意波長）λ 與其動量 p 成反比：

λ=h/p（h 為普朗克常數）

當電子被高電壓加速時，其速度極快，動量極大，因而對應的波長可以變得非常短。例如，在一個加速電壓為10千伏（kV）的電子顯微鏡中，電子的波長約為0.12埃（?），即0.012納米，這比可見光的波長短了數萬倍！

這種波長上的巨大優勢，使得電子束成為探索和加工納米世界的理想工具。掃描電子顯微鏡（SEM）和透射電子顯微鏡（TEM）利用電子束作為“光源”，輕松地將分辨率提升至納米甚至亞納米級別，讓我們得以窺見原子尺度的世界。

同樣地，在微納加工領域，電子束光刻（EBL） 技術也利用了電子束的短波長優勢。它使用聚焦后的高能電子束，像一支超高精度的“筆”，直接在涂有感光材料（抗蝕劑）的基底上進行“繪制”，從而定義出極其精細的電路圖案。

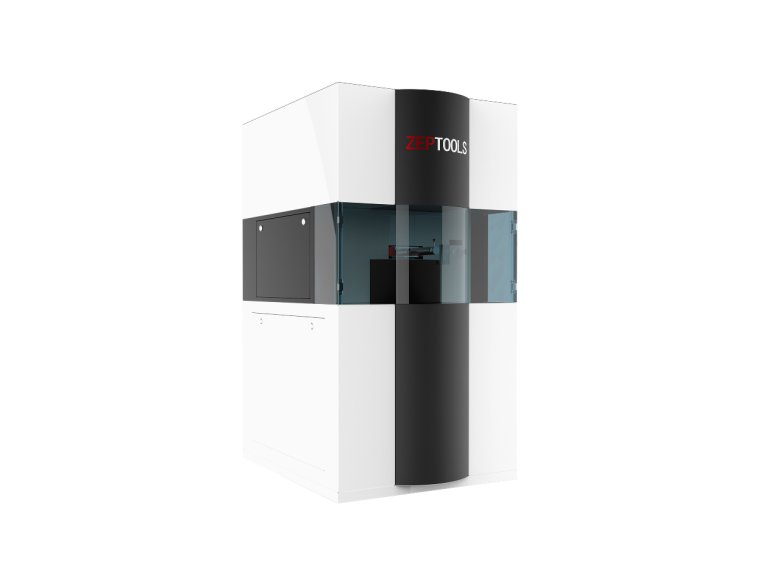

圖 澤攸科技電子束光刻機

例如，由澤攸科技研發的 ZEL304G 電子束光刻機，正是利用了場發射電子槍產生的高質量電子束。在15kV加速電壓下，圖像分辨率可優于1納米，最小束斑尺寸可小于等于2納米。這意味著它理論上具備在基底上“雕刻”出接近這個尺度的圖形的能力。其實現的小于10納米的最小單次曝光線寬，就充分展現了電子束在突破光學衍射極限方面的巨大潛力。這種能力對于新材料研究、量子計算、半導體以及光子器件的研發至關重要。

超分辨率：打破“規則”的智慧

盡管電子束表現出色，但在某些場景下（如活細胞成像），我們仍希望使用對樣品損傷更小的可見光。于是，科學家們開始思考：阿貝衍射極限真的是不可逾越的鐵律嗎？答案是否定的。阿貝的推導基于一系列經典假設（如遠場、線性響應等），如果我們能巧妙地“繞過”這些假設，就有可能實現超越衍射極限的“超分辨率”成像。

1.近場光學：打破“遠場”假設

阿貝衍射極限本質上是一個遠場限制。光在傳播過程中，除了攜帶物體高頻細節的倏逝波會隨著距離指數衰減外，只有攜帶低頻輪廓信息的傳播波能夠到達遠處的探測器。

物理直覺：想象一下在水面投下一顆石子，近處的水波紋理非常復雜（包含高頻細節），但隨著波紋向遠處擴散，這些復雜的細節很快就消失了，只剩下平緩的大波浪（低頻信息）。

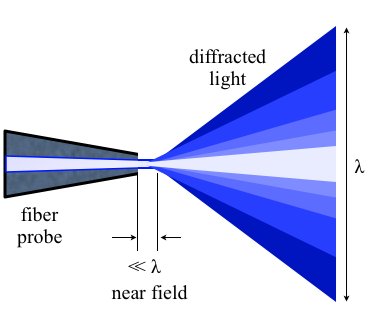

圖 近場光學示意圖

近場掃描光學顯微鏡（NSOM）的思路就是，既然高頻信息在近處，那我就把探測器做得非常小（一個比波長還小的探針尖端），然后貼著樣品表面去“摸”，在倏逝波衰減消失前就將其捕獲。 這樣便能獲得遠超衍射極限的分辨率，但代價是掃描速度慢，且只能對樣品表面成像。

2.“智取”而非“強攻”：STED與PALM/STORM

另一類超分辨率技術則更為巧妙，它們通過“欺騙”的方式繞過衍射極限。

受激發射損耗顯微鏡（STED）：它用一束正常的激發光照射樣品，然后在激發光斑的周圍再套上一圈環形的“損耗光”。這束損耗光會通過受激發射的方式，讓周圍區域的熒光分子“熄滅”，只留下中心極小區域的分子發光。通過掃描這個被“壓縮”了的發光點，就能獲得超分辨率圖像。

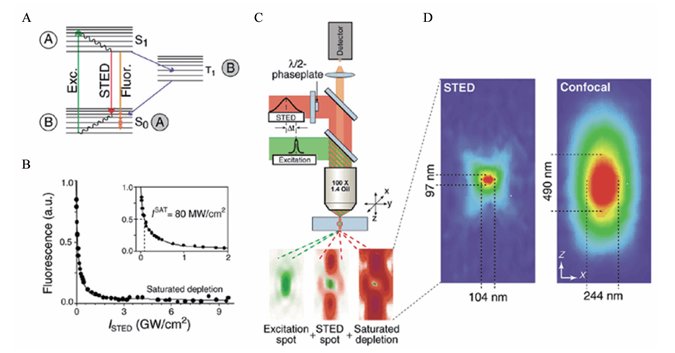

圖 STED工作原理圖

光激活定位顯微鏡（PALM）/隨機光學重構顯微鏡（STORM）：這類技術利用了分子的“開關”特性。它們在同一時間只隨機激活樣品中一小部分、彼此間隔遠大于衍射極限的熒光分子，讓它們各自的艾里斑不會重疊。通過精確定位每個艾里斑的中心，就能得到這些分子的精確位置。然后將這批分子“關閉”，再激活另一批，如此反復，最終將成千上萬幀圖像中定位到的分子坐標疊加起來，重構出一幅超分辨率的圖像。

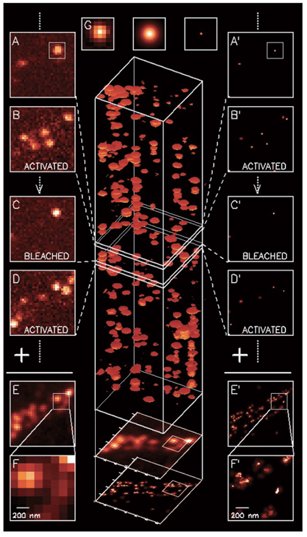

圖 PALM示意圖

這些技術的共同點在于，它們不再試圖把艾里斑“壓”得更小，而是通過空間或時間上的巧妙控制，實現了對衍射極限的超越，并因此榮獲了2014年的諾貝爾化學獎。

電子束世界的“超分辨率”思維

雖然電子束的波長極短，衍射極限問題遠沒有光學那么突出，但追求更高分辨率和加工精度是永恒的主題。在電子束系統中，限制分辨率的因素除了衍射，還包括電子光學系統的像差、電子在樣品中的散射（鄰近效應）等。因此，提升性能的工程實踐中也閃爍著“超分辨率”的思維火花。

像差校正：類似于光學中的高級透鏡組合，現代電子顯微鏡通過復雜的電磁透鏡系統來校正球差、色差等，使得電子束能被聚焦到更小的點，最大限度地逼近其理論衍射極限。

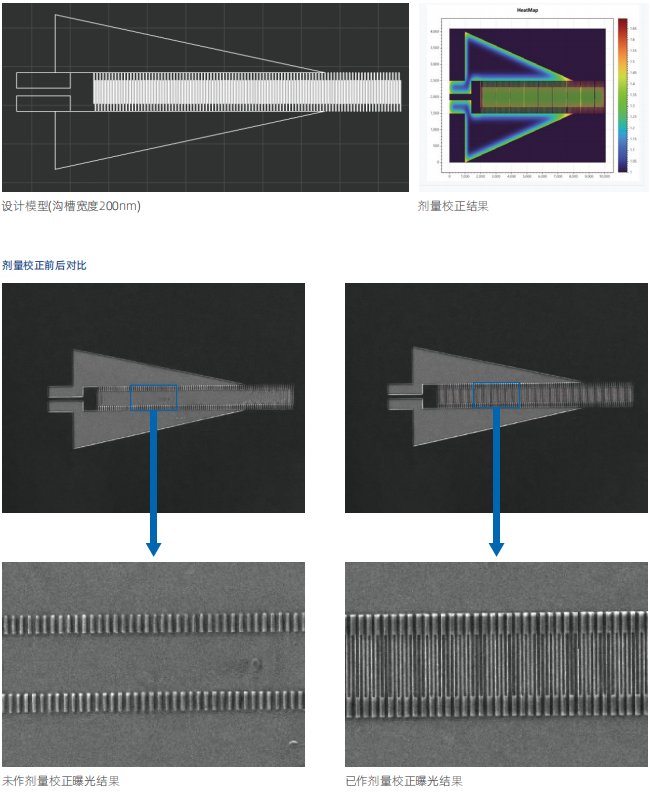

圖 電子束鄰近效應校正功能 · 劑量校正效果

鄰近效應校正：在電子束光刻中，當電子束轟擊抗蝕劑時，電子會在材料內部發生散射，導致曝光區域比束斑本身更大，影響了圖形的保真度。PEC技術通過預先計算散射效應，調整對不同圖形區域的曝光劑量——對密集區域減少劑量，對孤立區域增加劑量——從而補償散射帶來的影響。這種基于算法的“去卷積”思想，與光學圖像處理中的反卷積技術有異曲同工之妙，都是為了從一個“模糊”的結果中，反推出一個“清晰”的原始輸入。澤攸科技EBL系統具備“臨近效應校正”功能，這正是實現高精度納米制造的關鍵技術之一。

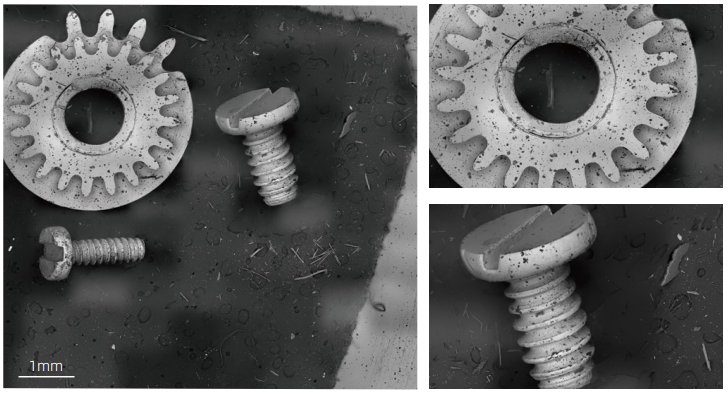

圖 澤攸科技掃描電鏡大場拼接功能

掃描策略優化：在掃描電子顯微鏡（如澤攸科技的ZEM系列臺式掃描電鏡）中，通過優化掃描算法、降噪處理以及圖像拼接技術（大圖拼接），可以在保持高分辨率的同時獲得更大的視場，這也是一種廣義上的提升系統信息獲取能力的“超分辨率”實踐。

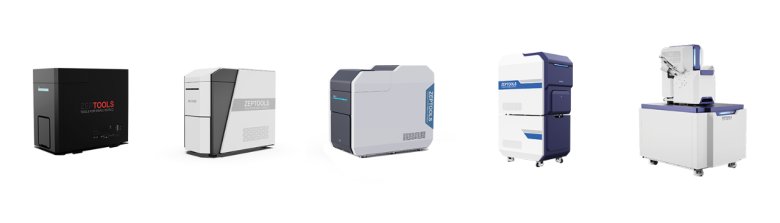

圖 澤攸科技ZEM系列掃描電鏡

衍射極限是所有波動系統的基本法則，它為我們認識和改造微觀世界設定了初始的邊界。從可見光到電子束，通過縮短波長，人類將分辨率的極限推進了數萬倍，催生了電子顯微學和電子束光刻等強大的技術，并由此構建了現代信息社會的基石——集成電路。

而超分辨率技術的發展則告訴我們，物理規律是用來理解和尊重的，但工程上的極限常?？梢酝ㄟ^轉換思路和巧妙設計來突破。無論是近場探測、時空調制，還是計算校正，這些閃耀著智慧光芒的方法，不僅極大地擴展了我們探索未知的能力，也為未來儀器的研發提供了寶貴的啟示。

從澤攸科技提供的EBL電子束光刻機和SEM掃描電鏡產品中，我們可以清晰地看到這些基礎物理原理如何轉化為精密的工程實現。無論是利用場發射電子槍追求更小的束斑尺寸，還是通過激光干涉樣品臺實現精準定位，亦或是依靠復雜的軟件算法校正物理效應，每一步都是對衍射、散射等物理現象的深刻理解與精妙駕馭。對于身處前沿的科學家或工程師而言，深入理解這些從物理直覺到工程杰作的跨越，無疑是開啟創新之門的金鑰匙。
